ESP32 単独で センサー値 を Google Home に喋らせる実験( Dialogflow , Firebase , Actions on Google 設定編 )

ESP32 ( ESP-WROOM-32 )
    【目次】

    ●Google Cloud Platform 初期設定(前回記事)

  1. Actions on Google について
  2. Dialogflow ( 旧 api.ai )について
  3. Firebaseとは
  4. Actions on Google の設定
  5. Dialogflow ( 旧 api.ai ) の初期設定
  6. Dialogflow Entity の作成
  7. Dialogflow Intent 作成
  8. Dialogflow Integrations で、Google Assistant 設定をする
  9. Dialogflow Fulfillment の設定
  10. Dialogflow Intent の再設定
  11. Google Cloud Functions API の有効化
  12. Google Cloud Shell の Node.js と NPM のバージョン確認
  13. Google Cloud に Firebase Tools をインストール
  14. Firebase ログイン
  15. Firebase 初期化
  16. Firebase package.json の編集
  17. Firebase index.js の編集
  18. Actions on Google を再設定する
  19. Firebase を Deploy する
  20. Firebase Realtime Database の設定
  21. ESP32 ( ESP-WROOM-32 )開発ボード周りの準備
  22. ESP32ボードとBME280モジュール接続
  23. Arduino core for ESP32 の設定
  24. 自作ライブラリ、ESP32_BME280_I2C のダウンロード
  25. Google Home の設定や WiFiルーター設定
  26. Arduino IDE スケッチ入力
  27. Arduino IDE コンパイル書き込み実行
  28. 最終動作確認。Google Home に ESP32 のセンサー値を読み上げてもらう
  29. Firebase ユーザー追加して、UID を作成する
    (2018/01/17追加)
  30. Firebase データベースのルール設定に UID を入れてみる
    (2018/01/17追加)
  31. まとめ

5.Dialogflow ( 旧 api.ai ) の初期設定

では、次はようやく自然言語対話アプリサービスの Dialogflow の設定です。

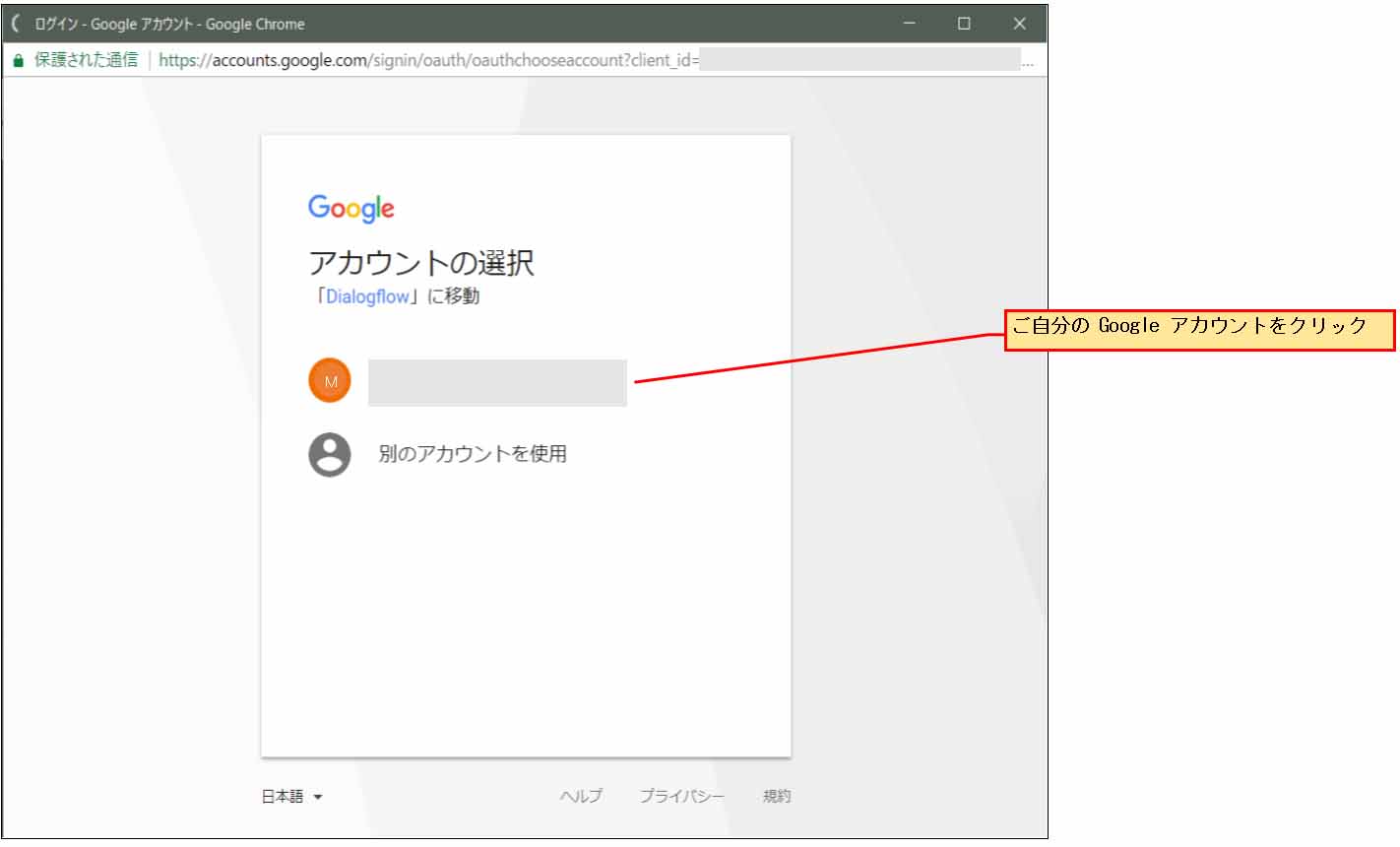

前項に続くと、下図の様なウィンドウが現れるので、ご自分の Google アカウントを選択します。

続いて以下の画面になるので、利用規約やプライバシーポリシーを読んで、良ければ許可をクリックします。

すると、下図の様なメッセージが出ます。
上部のメッセージは、旧API.AI から Dialogflow という名称に変わりましたというメッセージなので、無視して良いです。
その下のメッセージは、Insufficient permissions ですから、権限が不十分ということです。
ですから、下図の様に、「AUTHORIZE」をクリックしてください。

すると、もう一度同じようなウィンドウが再び出てきますので、ご自分の Google アカウントを選択します。

すると、下図の様に再び「許可」をクリックします。

すると、下図の様な画面になります。
上部のメッセージを消すには、「DISMISS」をクリックします。

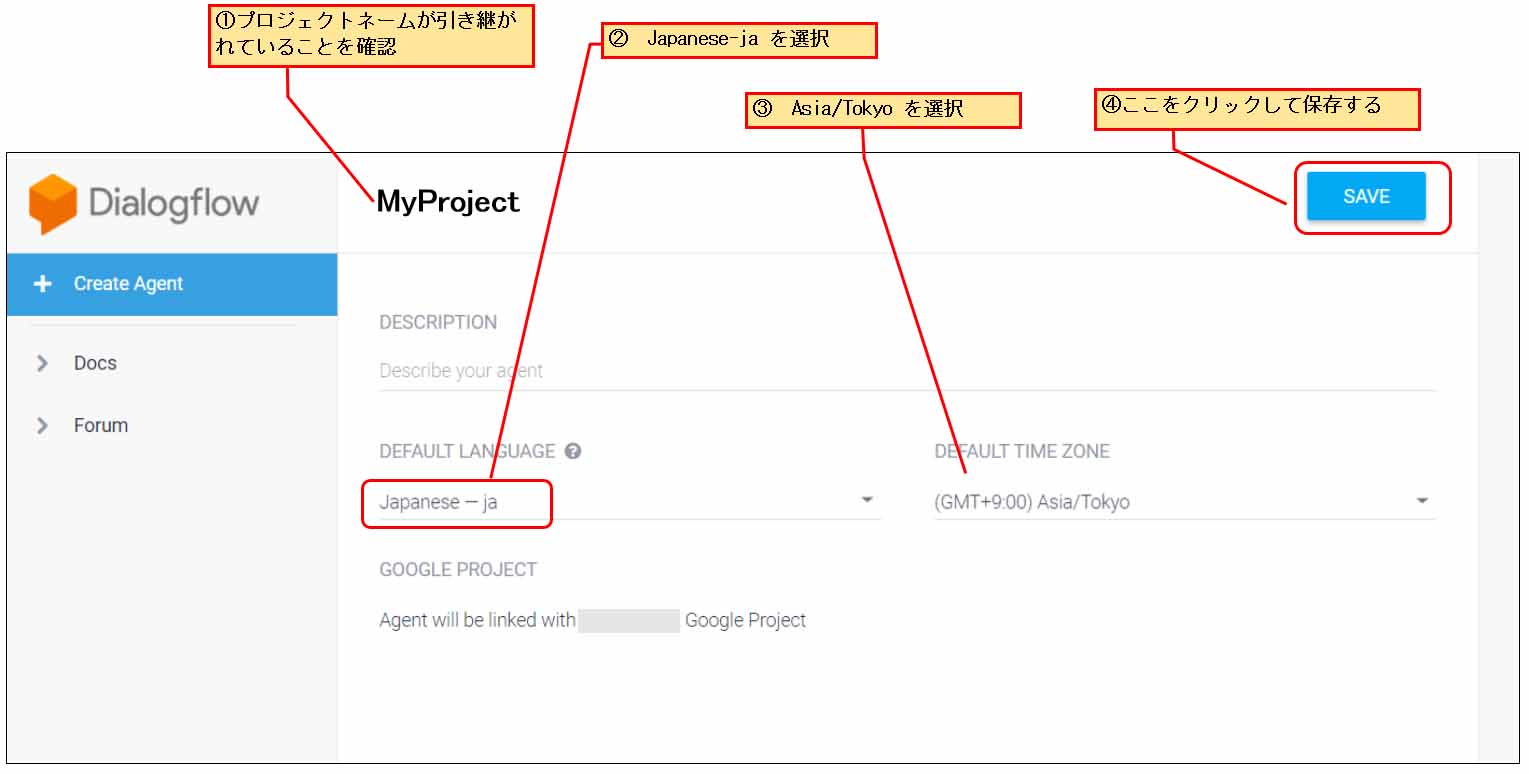

下図の様に、Google Cloud Platform で作成したプロジェクト名が引き継がれていると思います。
言語を Japanese-ja を選択し、タイムゾーンを Asia/Tokyo として、「SAVE」をクリックすると、保存されます。

その後、下図の様な画面になっていればOKです。
Default Fallback Intent は、Google Home が言葉を認識できなかった場合の応答設定をするところです。
Default Welcome Intent は、Google Home が最初に応答するデフォルトの言語設定をするところです。

6.Entity の作成

言語応答設定をするところは Intent を設定しますが、その前に、Entity というものを作成しなければなりません。
Entityとは、自分が注文したい言葉をリスト付き変数にする設定のことです。

例えば、マイコンのセンサー値として、「気圧」「気温」「湿度」という値があったら、sensor_type というリスト付き変数を作って、自分が喋った言葉がそのリストの中のどれに該当したかを出力することができます。
それがいわゆる Entity というものです。

まず、下図の様に左側のメニューから、「Entities」をクリックし、「CREATE ENTITY」をクリックします。

そうすると、下図の様に Entity 作成画面になります。

次に、下図の様に、Entity 名に好きな名前を入力してください。
これは日本語でもOKですが、最初はアルファベットの方が無難です。
そして、Define synonyms にチェックを入れます。
これはつまり、同義語設定するかどうかということです。
そして、下図の様に「気温」と入力し、Enterを押したら、Enter synonym にカーソルが現れますので、そこに同義語を入力します。
ここでは、気温の同義語として「温度」と入力します。

下図の様に、センサー値の「気圧」「気温」「湿度」の同義語を下図の様に入力したら、「全て」という同義語も入力しておきます。
全部入力し終えたら、右上端の「SAVE」をクリックして保存します。

すると、下図の様な画面になり、
@sensor_type
という Entity が作成されると思います。

7.Intent 作成

次に、Google Home からの言語応答設定である、Intent を作成していきます。

下図の様に「CREATE INTENT」をクリックしてください。

次に、まず、Intent名に好きな名前を入力してください。
とりあえず、アルファベット英数字が無難です。
そうしたら、下図の様に、「User says」欄に最初に Google Home に指示する言葉を入力します。
ここでは、「センサー読み上げ」とします。
そして、下に「気圧は」と入力し、「気圧」の部分をマウスでドラッグすると、下図の様に登録済みの Entity がズラッと表示されます。
そこで、先ほど作成した Entity の @sensor_type をクリックして選択します。

すると、下図の様に気圧と @sensor_type のところが黄色になり、リンクされていることが分かります。

次に、下図の様に「Actions」欄のところで、Intent名の「esp32_sensor_tell」と入力します。
ここはこの名前でなくても良いかもしれませんが、とりあえずこれで動作したのでそうしておきます。
そして、REQUIRED のところをチェックし、PARAMETER NAME や ENTITY , VALUE を下図の様に入力します。
PROMPTS のところは、自分が「センサー読み上げ」と注文したら、Google Home が答える文章です。
その後、自分が答えるまで待機しています。
そして、一番下のところの Text Response では、後で説明する、Firebase index.js プログラムで、どの値にも該当しなかった場合に、Google Home が答える文章です。
センサー値が読み上げられれば、この文章は答えません。
そして、全部入力し終わったら、右上端の「SAVE」をクリックして保存します。

8.Integrations で、Google Assistant 設定をする

次に、下図の様に、左側のメニューの「Integrations」をクリックして、「Google Assistant」をクリックします。

すると、下図の様な画面になるので、右上端のスイッチをONにして、下図の様に選択します。
全て良ければ、「UPDATE DRAFT」をクリックします。

これで、恐らく、Actions on Google とリンクされたと思われます。
そうしたら、下図のような画面になるので、「CLOSE」をクリックします。

9.Fulfillment の設定

ここでは、Google Assistant や Firebase との Web上のやり取りで、Webhook を使った http通信のための設定を行います。

左メニューの「Fulfillment」をクリックして、下図の様に「Webhook」を ENABLED にします。
そして、下図の様に、URL 欄に一時的な仮の URLを

https://silly.name.maker

として入力しておきます。
これは、後ですぐ変更します

そうしたら、一番下の方の「SAVE」をクリックして保存します。

10.Intent の再設定

ちょっとややこしいのですが、ここで再度 Intent を設定します。
なぜかというと、Integrations や Fulfillment 設定を終えないと設定できないからです。

先ほど作った Intent の esp32_sensor_tell をクリックします。

下図の様に、一番下の方に Fulfillment と Google Assistant 項目が出現していることが分かると思います。
これは、先ほど設定した、Integrations と Fulfillment 設定を終えると出現しますので、要注意です。
そして、それをクリックします。

下図の様に Use Webhook と End conversation にチェックを入れます。
全て終わったら、右上端の「SAVE」をクリックして、保存します。

これで、一通り設定が終わりました。

最後に、念のため、Integrations 項目で保存しておきます。

下図の様に Integrations の Google Assistant をクリックしてください。

そうしたら、下図の様になっているかチェックして「UPDATE DRAFT」をクリックしてください。
これで、恐らく Actions on Google に反映されると思われます。

以上、Dialogflow の設定方法でした。
次は、Google Cloud Functions API の設定と Firebase の設定を説明します。
