Arduinoタイマー付き電光掲示板 試作完成!! その2

記事公開日:2015年6月22日
最新記事では、Arduino UNO よりも小型で安価、しかも Wi-Fi モジュール付きの ESP-WROOM-02 ( ESP8266 )を使って、スマホとリアルタイム通信して、電光掲示板を作ったりしています。
ず~と下にリンクがありますので、合わせてそちらもご参照ください。

以下、古い記事のままです。


先ほどのArduinoタイマー付き電光掲示板の記事のつづきです。

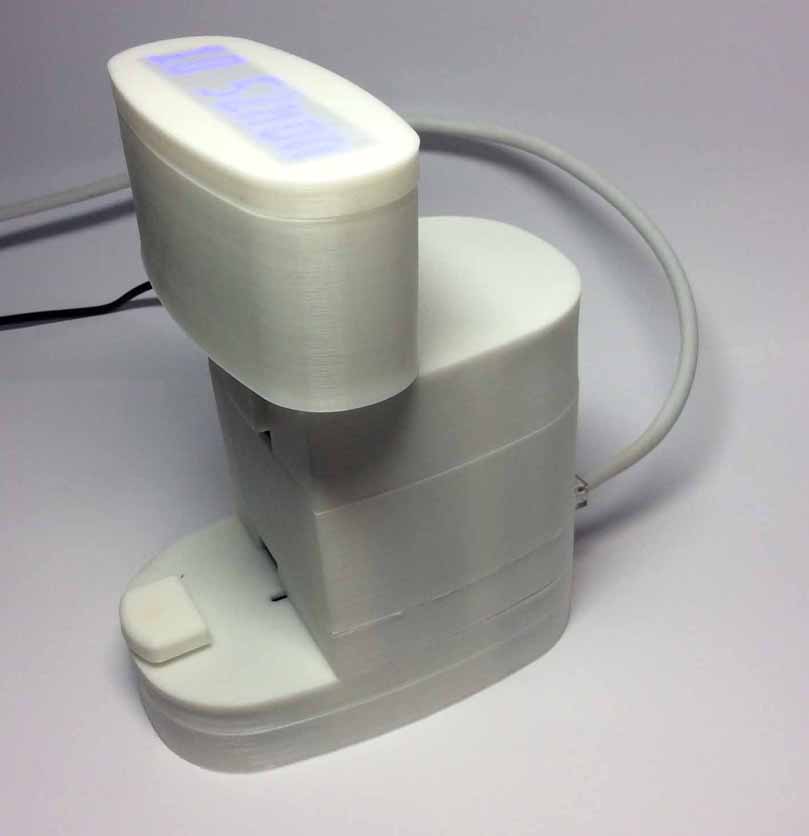

こんな感じで縦型にもできます。




他に首の角度をこんな感じに変えられます。










ちなみに、SDカードを挿せるように穴をあけてます。




あと、リセットボタン(Reset)が押せる穴も開けてあります。
とても押しくいです。




ここに押しボタンスイッチ(Push Switch)を作りました。




主にタイマースクロールを止めたり、時計表示を変えたりできます。
後ろ側はこんな感じです。




細かい穴加工は3Dプリンターでは難しく、放熱の為にもこれが一番かと・・・
この記事ではこれくらいにしておきまして、その他詳細は後ほどアップします。
ではまた・・・。
