3Dプリンターの反り対策について

記事公開日:2015年6月18日
最終修正日:2016年12月26日

スポンサーリンク

こんばんは。
今回は3Dプリンターで避けては通れない反り対策についてご報告します。
Arduino LED電光掲示板のケースを前回から作り始めてますが、
ボティーが大き目で、シェルが薄いので、反りが出てしまいました。
3D_printer_010-1
PLAでこれです。
6時間くらいかかったのが無駄になってしまいました。
それで、対策を練ってみました。
ヒーテッドベッドの温度をPLA標準の60℃から100℃に上げてみたり、
ダミーの台座をデータに入れてみたり・・・。
ヒーテッドベッドの温度を上げても、逆に柔らかくなって反りが出てしまいました。
ダミーの台座を入れても、薄いとやっぱり反りが出てしまいました。
厚いと剥がしにくいので、それもNG...
結局、一番有効な対策はこんな感じ
3D_printer_011
一層(0.25mm)がプリントし終わったら速やかに
ダミー台座の四隅を耐熱テープで張り付ける!!
です。
これをやると、こんな感じでキレイに反りが無くなりました。
3D_printer_012
ただ、これの欠点は、ダミー台座をベリベリとカットしなければなりません。
3D_printer_013
けっこう面倒ですが、6時間無駄になるよりマシ!!
でも、ABS樹脂では反りに相当悩まされましたが、PLAでも反りが出るもんなんですねぇ・・・。
ベッドを温めすぎるのも良くないことは勉強になりました・・・。

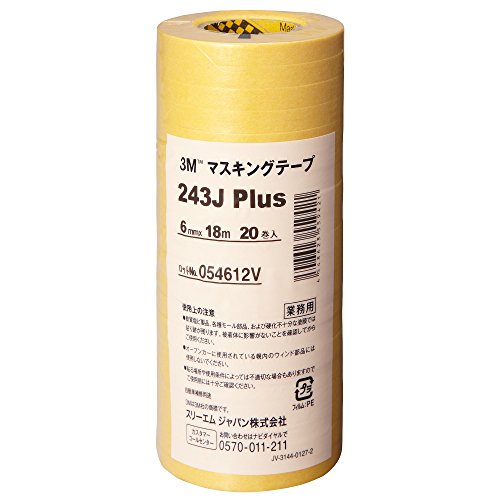

ちなみに使った耐熱マスキングテープはこれです。
3D_printer_017
ホームセンターでも売っているところが有るかも知れません。
3M マスキングテープ
243J Plus
連続使用温度 120℃(60分)

amazonさんではこんな感じで売っております。

あと、これはABSには耐熱温度が低すぎて使えませんので、ご注意ください。
私の場合は耐熱温度でマスキングテープを検索して、通販で購入というのがいつものパターンです。

ちなみに、これはベッド全面に貼り付けて、その上にプリントしてもフィラメントが貼り付きません。
その場合はドラフティングテープが断然良いです。
私の場合はポリイミドテープ(カプトンテープ)を使用してますが・・・。
ドラフティングテープにした方が良い結果が出たかも・・・
でも、ドラフティングテープも毎回貼りなおす手間がありますね。
今度試してみます。
今回はこんなところです。
ではまた、ご報告します。
