I2C通信の超小型有機EL(OLED)をArduinoで試してみました。

記事公開日:2015年6月28日
最終修正日:2017年10月29日

スポンサーリンク

こんばんは。
今回は、以前に購入した
I2C通信の超小型の有機EL(OLED)ディスプレイをArduino UNOで試してみました。
OLED_sample001
一応動画もアップしてますのでどうぞ・・・

これ、amazonさんで売ってました。

手ごろな値段ですね。
これ、ほんとちぃっちゃいです。
今、私はI2C通信でいろいろ作って試していますので、もってこいのパーツです。
やっぱり接続が手軽なI2Cでなきゃ・・・
購入するとこの2点が梱包されてました(GPGで購入)。
OLED_sample002

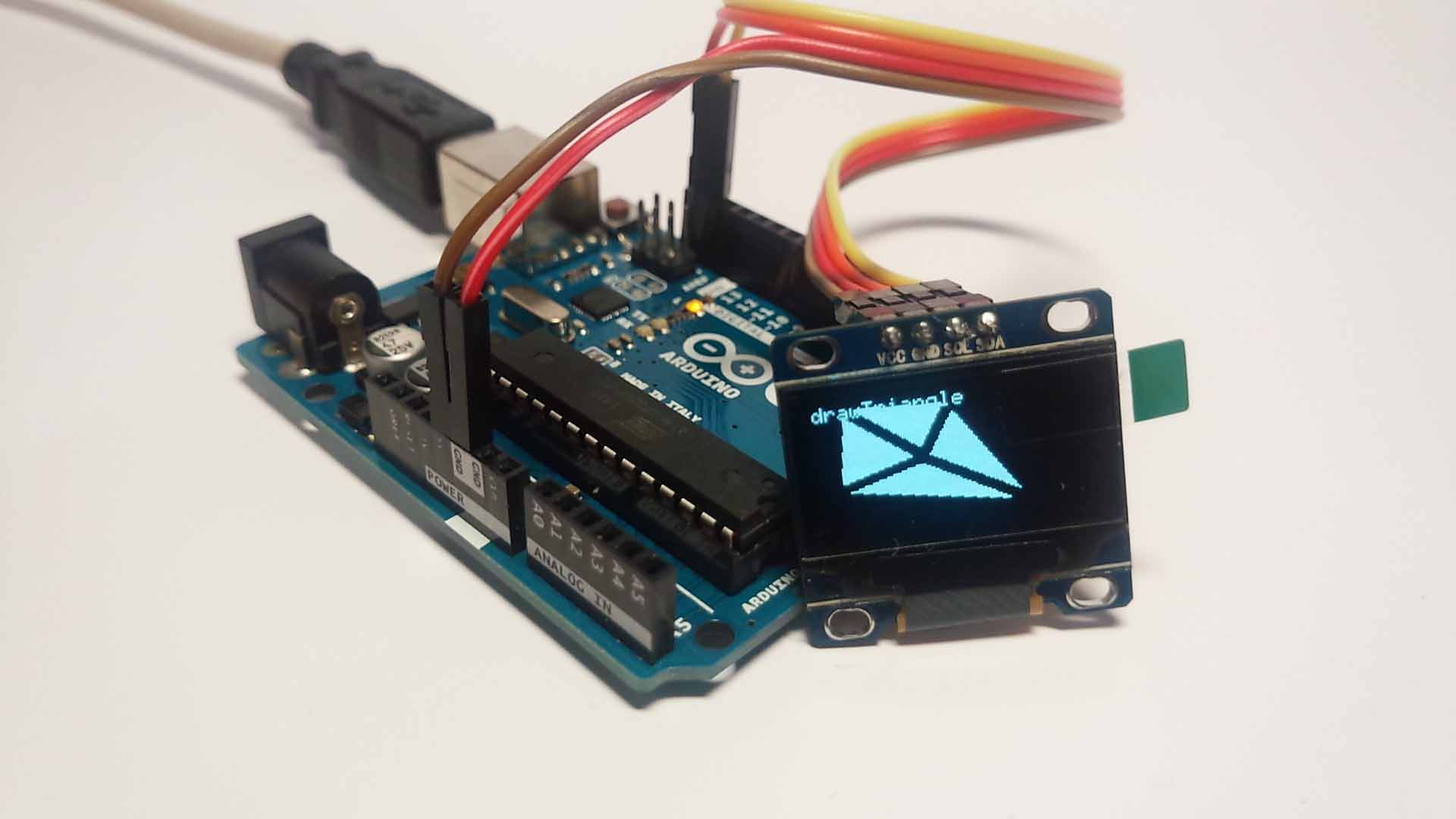

動作画面はこんな感じです。
OLED_sample003
OLED_sample004
OLED_sample005
OLED_sample006
OLED_sample007
アスキー文字はメチャメチャちっちゃいです。
ですが、カツンと明るくクリアなので、老眼気味の私でも意外と読めました。
上記の動画ではあまり良く映ってないのですが、実際はもっと視認性は良いです。
これのサンプルプログラムの動かし方は以下のとおりです。
まず、以下のリンクのArduino用u8glibライブラリをダウンロードします。
https://code.google.com/archive/p/u8glib/
そのページのこの部分をクリックして
OLED_sample008
その次のページで出たZIPファイルをダウンロードします。
そのZIPファイルを解凍して、プログラムフォルダ内のArduinoフォルダ内のlibrariesフォルダ内に
解凍したU8glibフォルダをコピーして、ArduinoIDEを再起動します。
すると、ArduinoIDEの 「スケッチの例」 の U8glib のところに
GraphicsTest というソースがありますので、
以下の黒文字のところのコメント外します。
OLED_sample009
これを外さないとコンパイルできませんので、注意してください。
以上で、問題なくコンパイルできて、動作すると思います。
でも、これ、
プログラムストレージ領域  13,132バイト (40%)
グローバル変数  457バイト (22%)
も使ってます。これではUNOではあまりたいしたことができないですね。
これを使って、以前の記事で作った電光掲示板をこれに映してみたいなぁ・・・と思ったわけですが、
メモリをこんなに食うんじゃぁこのライブラリは使えないかも・・・と思っています。
ライブラリを使わずにできないか考えなきゃなぁ・・・。→実はできたんです。(2015/7/8現在) 最新記事は以下のリンクをご覧ください
そういえば、このソースコードでは、OLEDのアドレスを設定していないのですが、自動で認識するのかな・・・?
というわけで、これから、いろいろと調べて試してみたいと思います。
では、また・・・
因みに、今、結構おもしろいディスプレイができたので、こちらの記事をご覧ください
極小有機EL(OLED)とLEDドットマトリックスを日本語漢字スクロール表示させてみました
OLED_test006

最新記事では超小型の有機EL(OLED)SSD1306 を使ったNTP時計付き電光掲示板も作りました。
こちらをご覧ください
→ESP-WROOM-02 と 極小OLED (有機EL) で Yahooニュース電光掲示板とNTP時計を表示させてみました
