ESP32-WROOM-32 で信頼ある SSL サーバーを自作する ( ESP-IDF編 )

記事公開日:2018年3月13日


スポンサーリンク

15.Android スマホにルート証明書をインストールする

Android スマホにルート証明書をインストールするのは、ちょっとややこしいです。

単純にルート証明書をメールで送ってインストールできるかと思ったらうまくできませんでした。

どうするかというと、まず、パソコンで micro SDHC カードに保存してスマホにインストールするか、または、USB ケーブルでスマホとパソコンを接続し、エクスプローラーでAndroid スマホの micro SDHC カードにアクセスして、証明書をコピーしてインストールします。

ネット調べると、その辺の情報が沢山あります。
ここではスマホと USB 接続してインストールする方法を説明します。

Android スマホは
docomo
SONY Xperia(TM) X Performance SO-04H
Android 7.0
で説明します。

まず、Android スマホに予めフォーマット済みの micro SDHC カードを入れておいてください

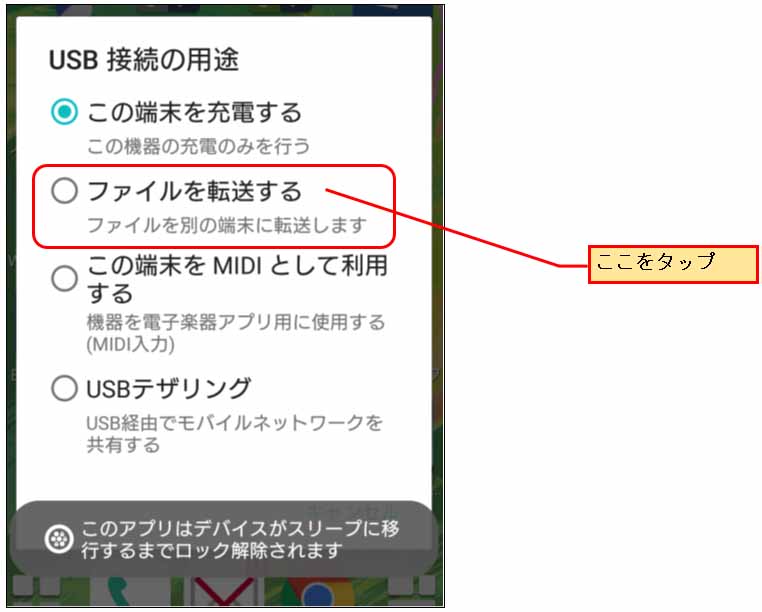

次に、Android スマホとWindows 10 パソコンをUSB で接続すると、スマホ側に以下のような画面が出ますので、
「ファイルを転送する」
をタップします。

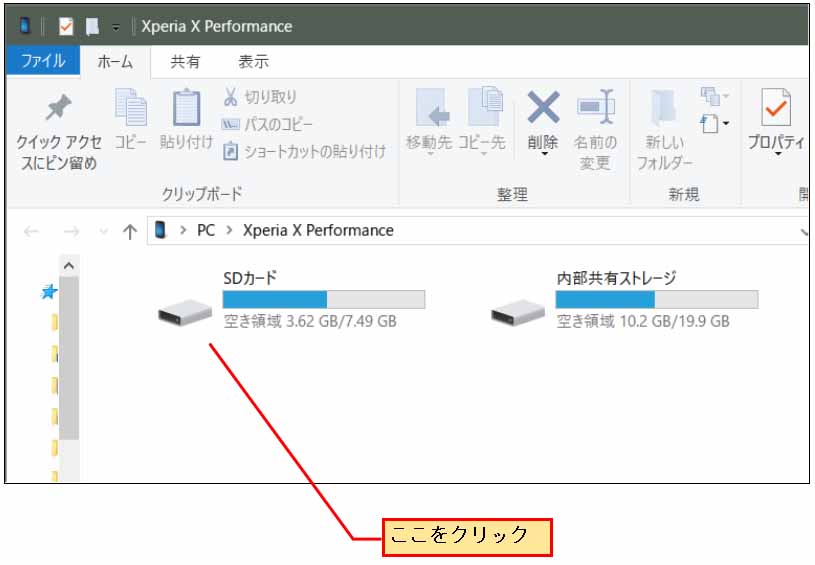

すると、Windows 10 パソコンには下図の様なフォルダが表示されると思いますので、SDカードをクリックします。



すると、下図の様に SDカード内のフォルダが表示されると思います。
上手く表示されない場合は、USB ポートを別のポートにするとか、再度挿し直すか、USB ケーブルを良質なものに変えてみて下さい。

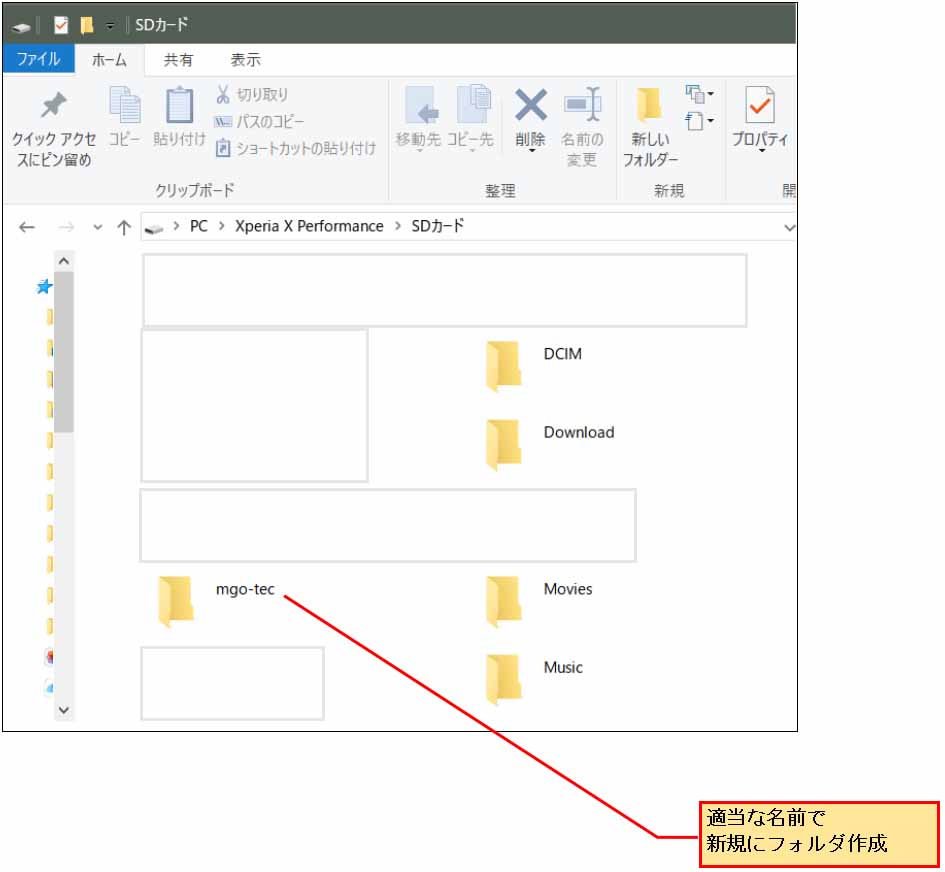

そうしたら、適当な名前で新しいフォルダを作成しておきます。
ここでは「mgo-tec」としておきます。



次に、ルート証明書 esp32_ca.crt を作成したフォルダを開き、

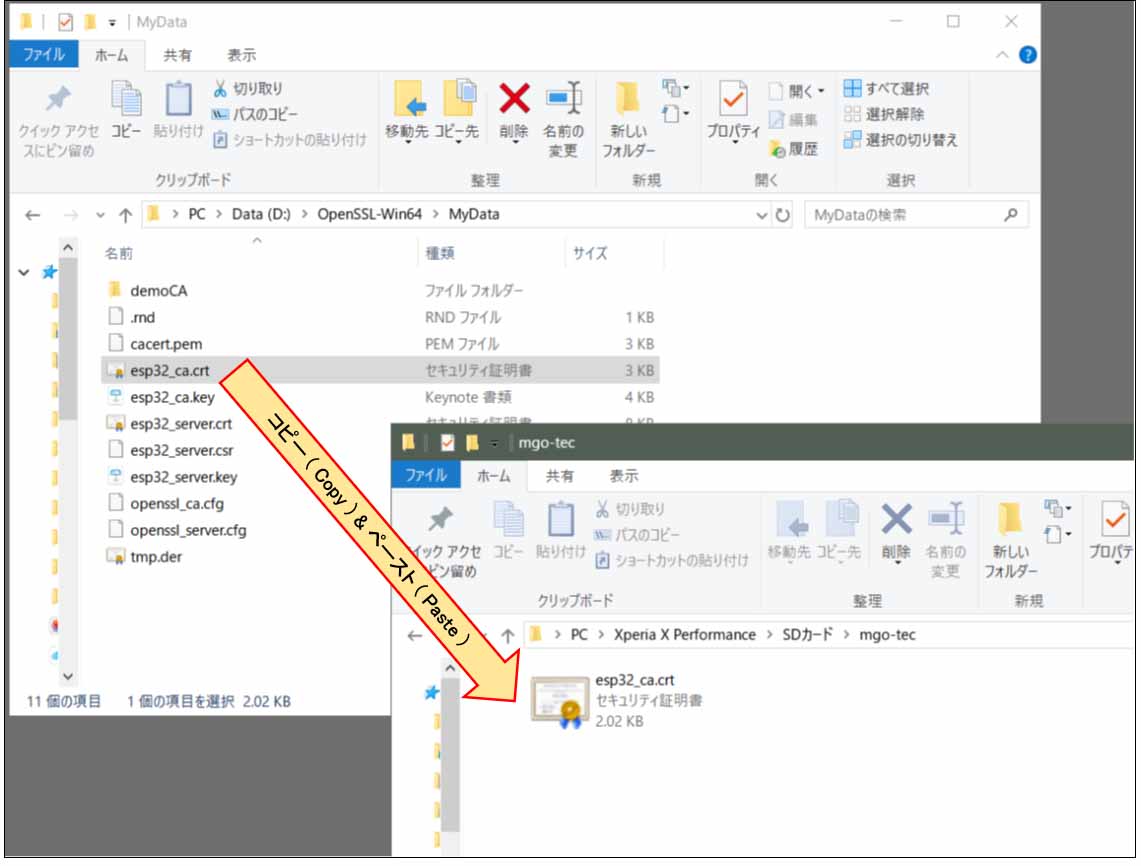

先ほど作成したフォルダに、esp32_ca.crt をコピペします。



これで、USBケーブルを抜いてOKです。

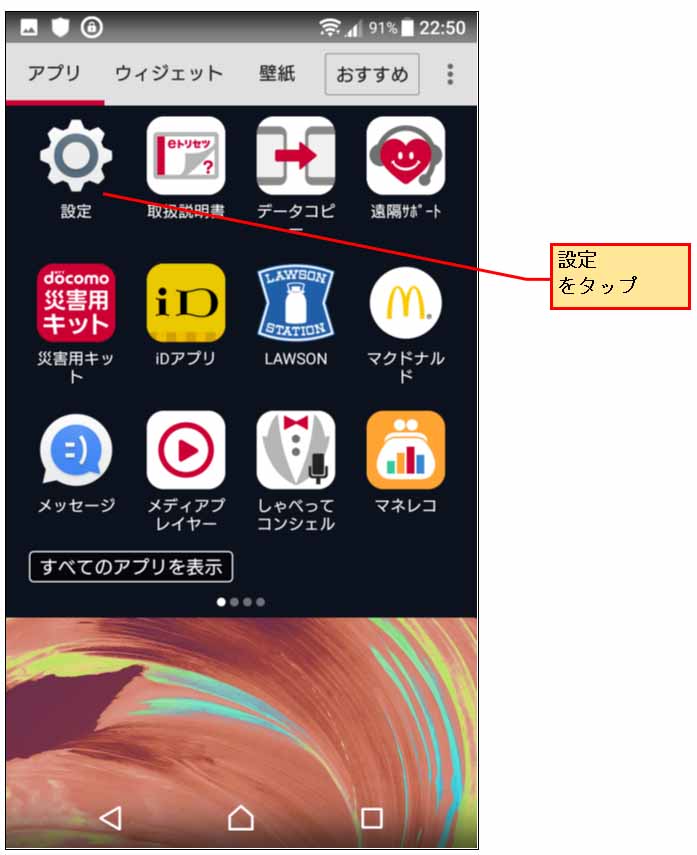

次に、Android スマホ側のアプリ画面で「設定」をタップします。

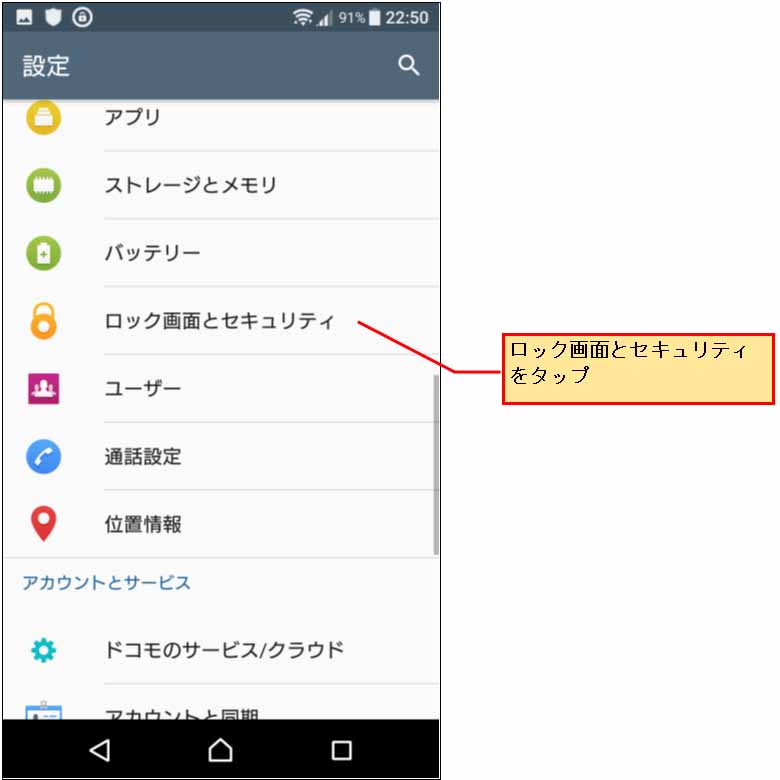

次に、「ロック画面とセキュリティ」をタップします。

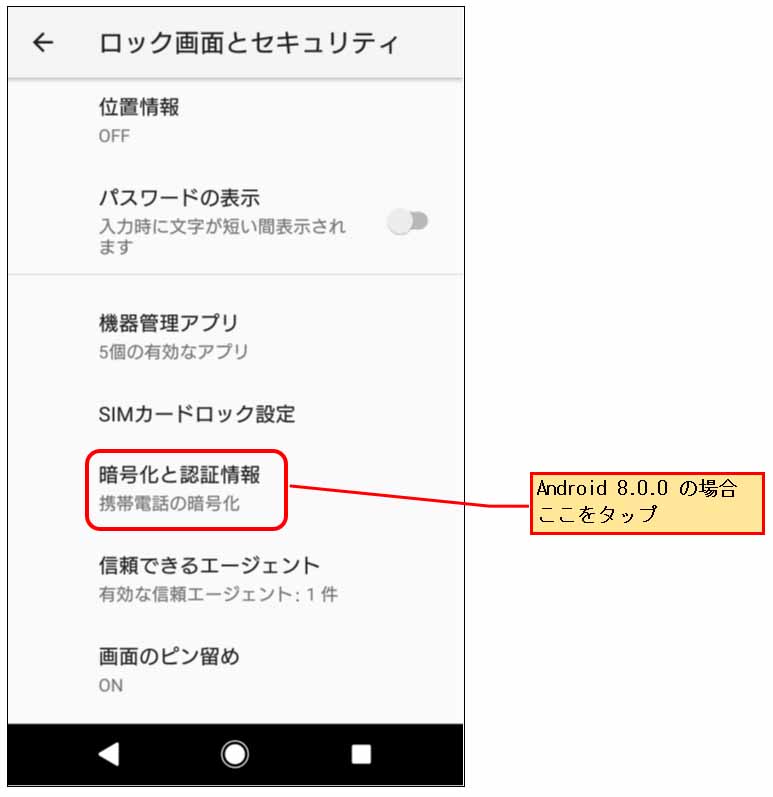

次に Android 8.0.0 の場合は、以下の「暗号化と認証情報」をタップします。
(※Android 7.0 にはこの画面はありませんので、無視して下さい)

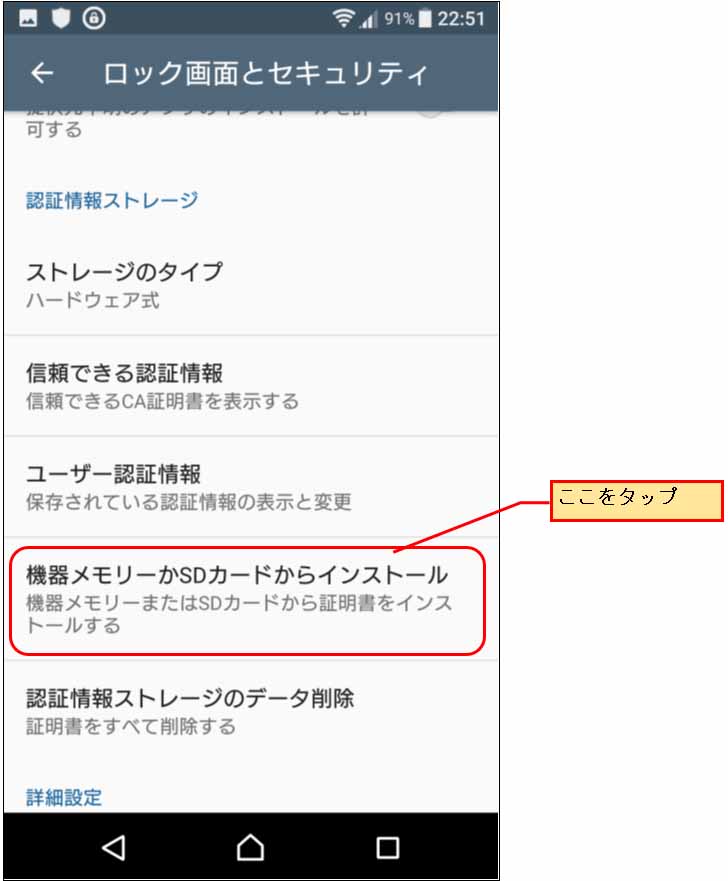

次に、「機器メモリーかSDカードからインストール」をタップします。



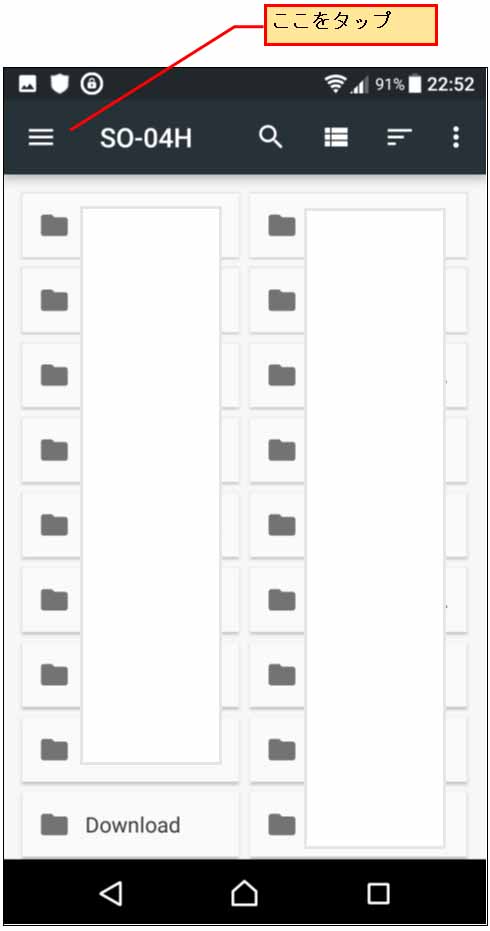

次に、下図の様に三本線をタップします。



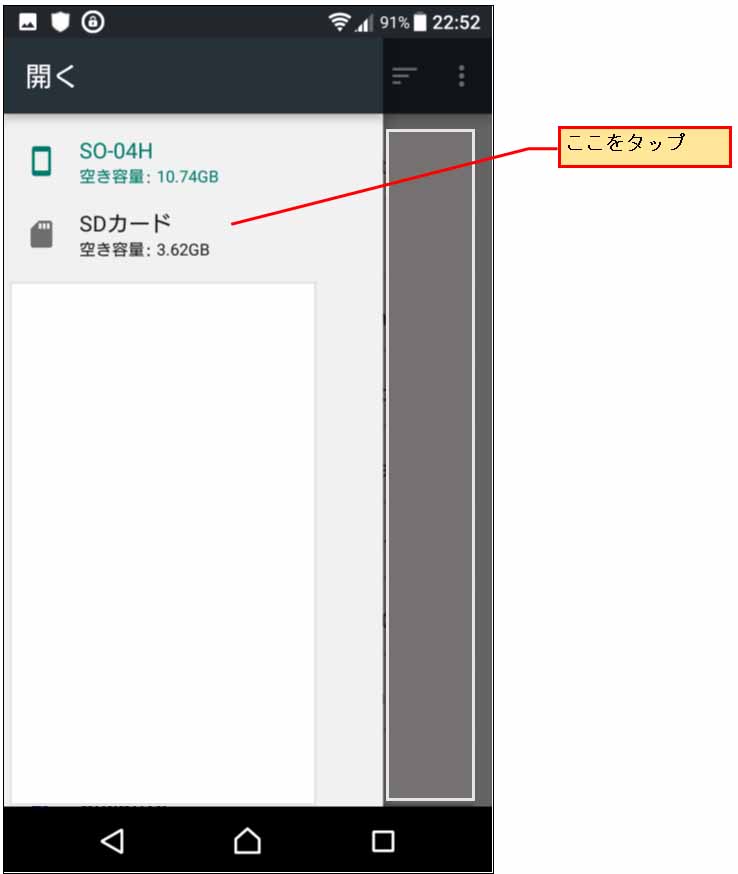

ここで、SDカードをタップします。



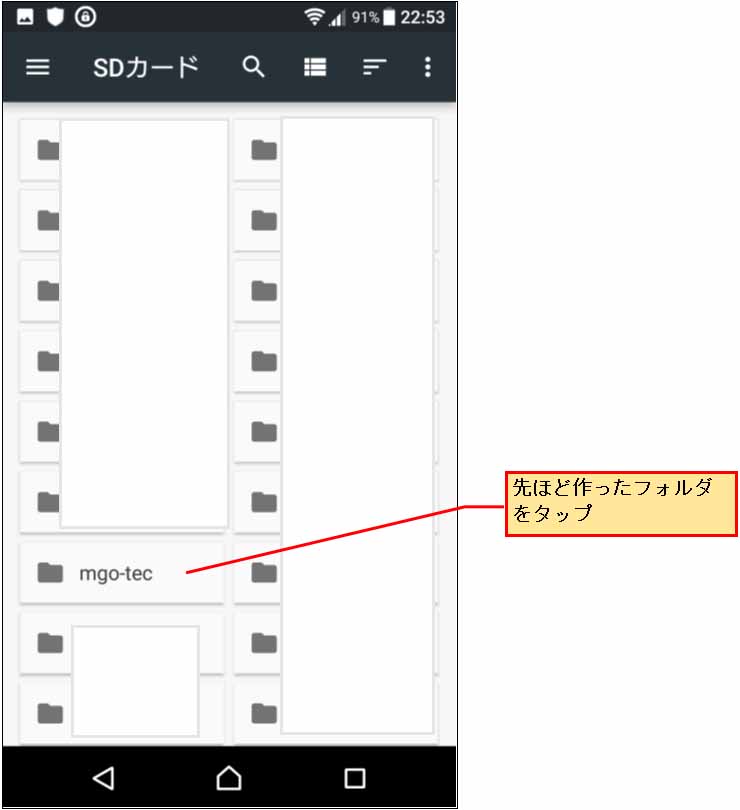

先ほど作成したフォルダをタップします。

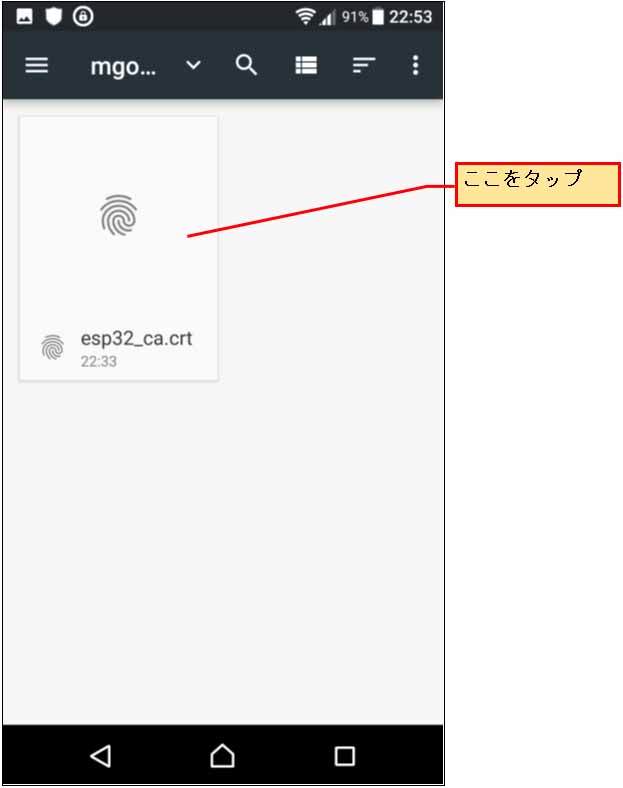

自己ルート証明書、esp32_ca.crt をタップします。

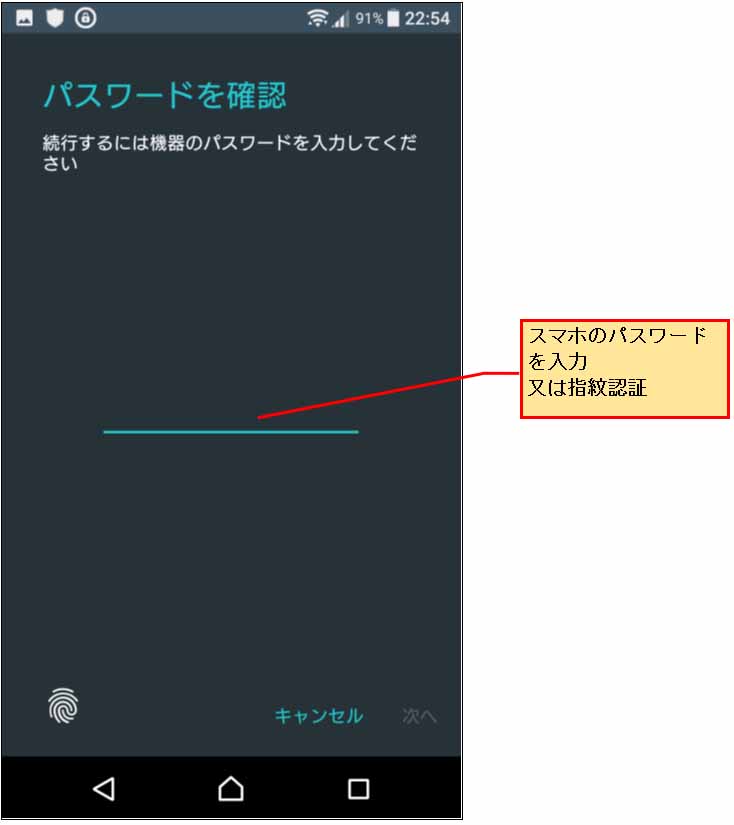

すると、下図の様にスマホのパスワードを入力するか、指紋認証します。

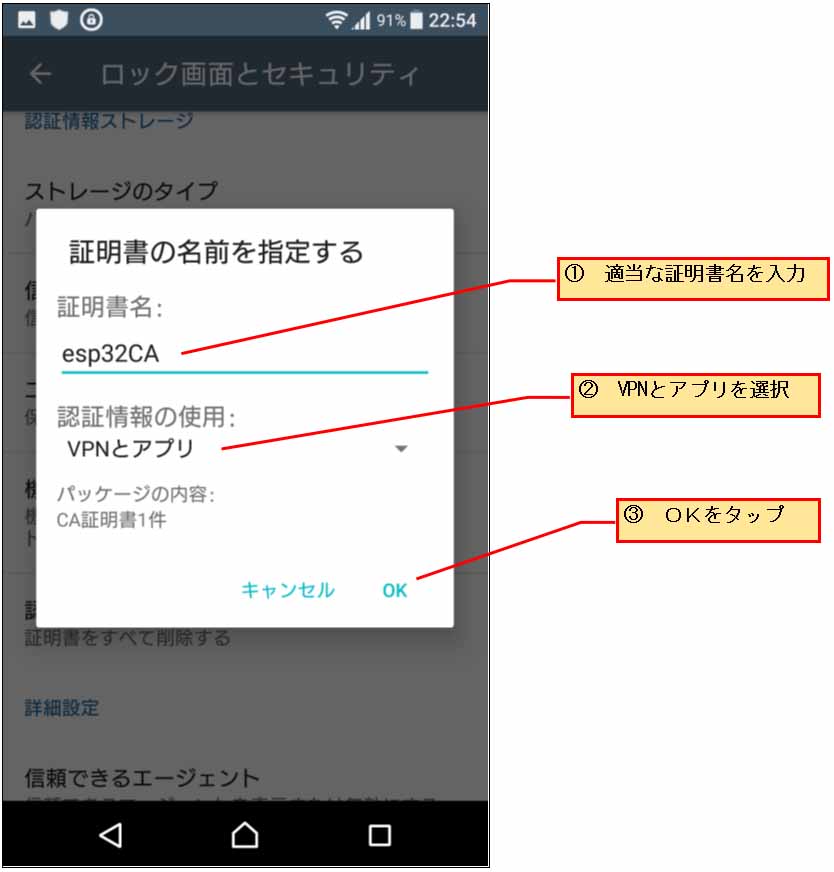

すると、下図の画面になるので、適当な証明書名を入力します。
「認証情報の使用」では、
VPNとアプリ
を選択し、OKをタップします。

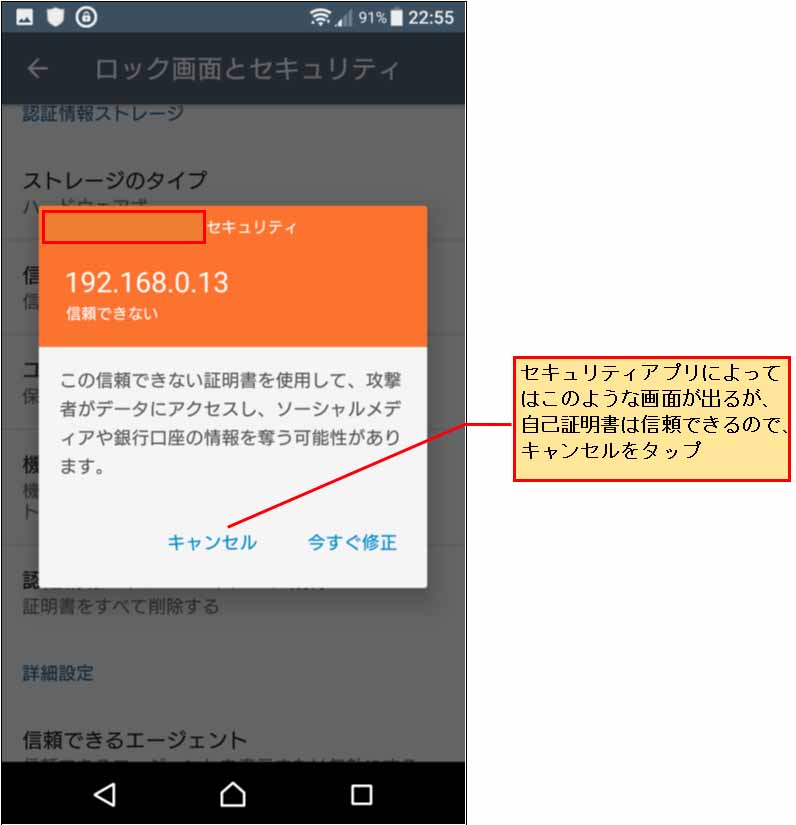

すると、ご自分のスマホにインストールされているセキュリティアプリによっては、以下のような画面が出る場合があります。
自己ルート証明書は自分自身で信頼しているので、ここではキャンセルをタップすれば良いです。



これでインストール完了ですが、念のため、インストールされているか調べます。

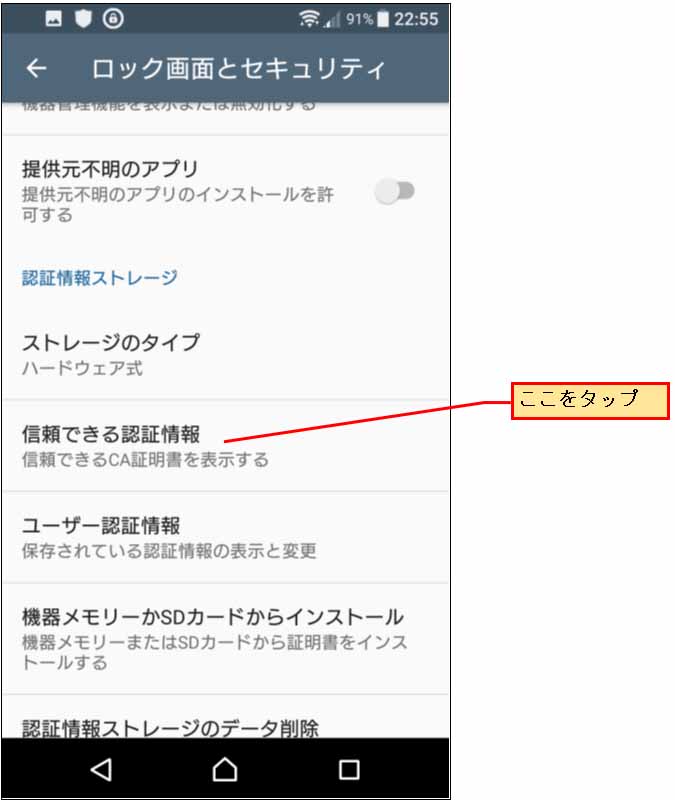

下図の様に、「ロック画面とセキュリティ」から
「信頼できる認証情報」
をタップします。

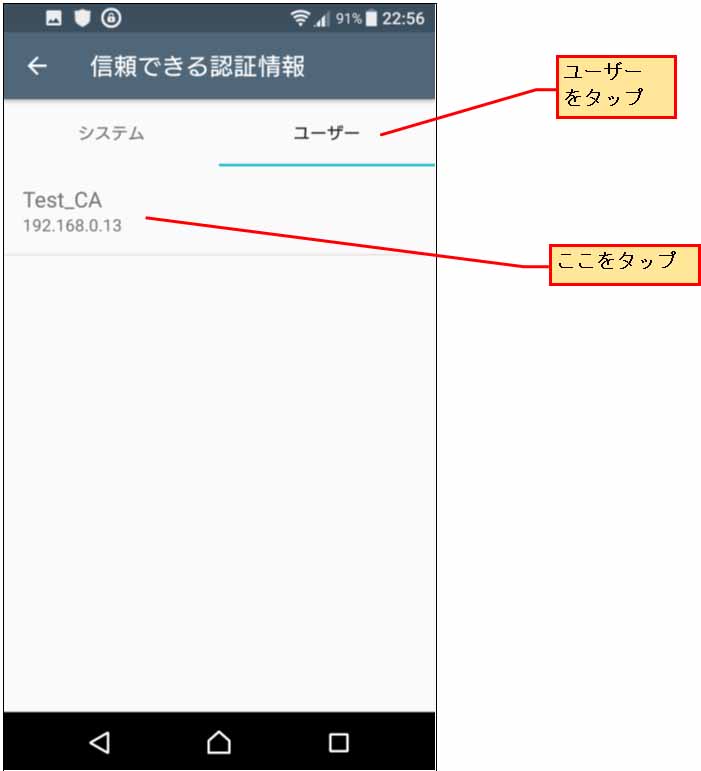

下図の様に「ユーザー」をタップすると、インストールした自己ルート証明書が見えます。
それをタップします。

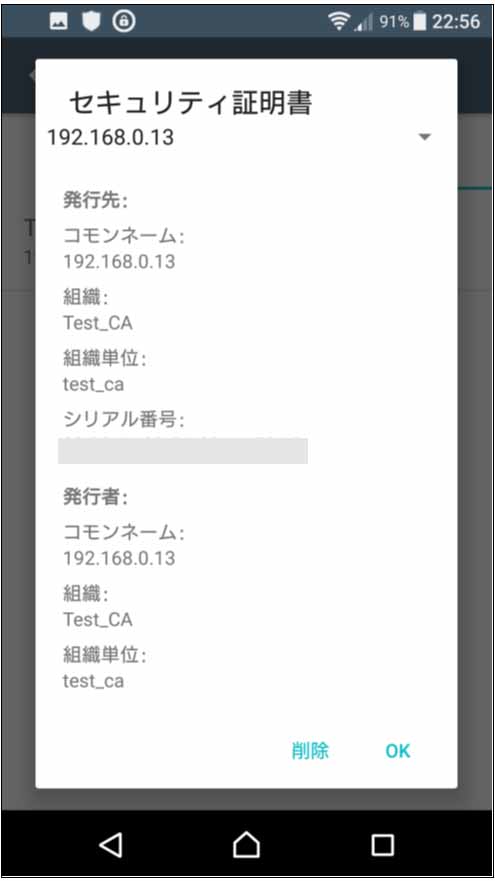

すると、下図の様になっていればインストール成功です。



ちゃんとコモンネーム(CN) がルートCA用ESP-WROOM-32のIPアドレスになっています。

これで、Android スマホの自己ルート証明書インストール終了です。

次は実際にスマホでサーバーにアクセスしてみます。
