１１．シリアルモニターで、ローカルIPアドレスを確認する
Arduino IDE や、Tera Term などで、動作確認します。
私の場合は、Arduino IDE のシリアルモニターで確認します。
ESP-WROOM-32 開発ボードをUSBでパソコンに接続した状態で、USB COMポートを設定したシリアルモニターを起動し、リセットボタンを押します。
ルートCA用はこんな感じで表示されます。
ここでは、ローカルIPアドレスが
192.168.0.13
となっています。
このアドレスと、前回の記事で作成した、ルートCA証明書のCN名アドレスを同じにすることに注意してください。
固定IPアドレス設定にしていないと、ルーターの電源を切ると変わってしまうので注意してください。
また、ユーザーサーバー用のアドレスを確認すると、こうなります。
ユーザーサーバー用のアドレスは、
192.168.0.12
となっていました。
私の場合は、前回の記事の後、ルーターの電源を落としてしまったので、変わってしまいました。
やっぱり固定IPアドレス設定にしないと辛いですね。
次回の記事では固定IPアドレスに挑戦してみたいと思いますが、ここでは自動IPで我慢してください。
１２．証明書の IP アドレスと、ESP-WROOM-32 開発ボードの IPアドレスを揃える
ルーターのDHCPサーバー自動割り当てで、ローカルIPアドレスが変わってしまったら、再度前回の記事を参照して、証明書のIPアドレスをそれぞれ揃えてください。
以下の手順でやっていきます。
１．openssl_ca.cfg と openssl_server.cfg ファイルの alt_names を揃える
前回の記事で作成した、以下の２つのファイル
openssl_ca.cfg openssl_server.cfg
の[ alt_names ]項目のところの IP アドレスを、ユーザーサーバー用 ESP-WROOM-32開発ボードのローカル IP アドレスに書き換えてください。
２．demoCA フォルダ内のindex.txt のデータをテキストエディタで削除する
以下のフォルダ
D:/OpenSSL-Win64/MyData/demoCA
にある、index.txt ファイルをテキストエディタで開き、ログテキストを全て削除して保存しておいてください。
そうしないと、証明書発行エラーになります。
３．ルート認証局証明書発行 openssl コマンドの -subj オプション内 CN のアドレスを変える
ルートCA証明書発行時に設定するコマンドで、-subj オプション内に、
"/C=JP/ST=Tokyo/L=Shinjyuku/O=Test_CA/OU=test_ca/CN=192.168.0.13”
とありますが、この CN のアドレスを、ルートCA用ESP-WROOM-32開発ボードのローカルIPアドレスに変更して、発行します。
４．ユーザーサーバー署名要求CSR 発行の際のopenssl コマンドの -subj オプション内 CN アドレスを変える
ユーザーサーバー証明書署名要求 CSR 発行時の openssl コマンドの、-subj オプション内の、
"/C=JP/ST=Tokyo/L=Shinjyuku/O=ESP32server/OU=esp32server1/CN=192.168.0.12”
CNのアドレスを、ユーザーサーバー用ESP-WROOM-32開発ボードのローカルIPアドレスに変更して発行します。
これで、ローカルIPアドレスをデバイスと証明書で揃えることができると思います。
これができたら、再度 MSYS2 ウィンドウで、ルートCA用とユーザーサーバー用の make flash すればＯＫです。
面倒でスイマセン。
いずれ、固定IP にして、Arduino IDE で動作するようにしたいと思っていますので、しばし辛抱！
１３．ブラウザでアクセスし、SSL/TLS 暗号化通信確認
ようやくここまで来ました。
では、Android スマホのブラウザ Google Chrome でルート CA サーバーにアクセスしてみます。
先で調べたように、私の場合のルート認証局 ( CA )サーバーのローカルIPアドレスは、
192.168.0.13
なので、下図の様に URL入力欄に
https://192.168.0.13
と入力します。
https://と入力しないと正しくアクセスできませんので注意して下さい。
アクセスにちょっと時間がかかります。
シリアルモニターで確認しながらアクセスすると良いと思います。
どうやって証明書の受け渡しをしているかが分かります。
アクセス完了すると、下図の様になりますが、下の方にある「詳細設定」をタップします。
すると、下図の様に表示されるので、下図の様なところをタップします。
安全ではないと警告が出ていますが、これは私が作ったサーバーですので、問題無しです。
すると、下図の様に表示され、文字が出ました！！！
これ、結構感動しませんか？
少なくとも私は感動しました。
「やったー！」っていう感じです。
でも、URL 欄が赤色になっていて、鍵マークが出ていません。
では、パソコンのブラウザ Google Chrome で同じようにアクセスしてみます。
アクセスできたら、
「Ctrl」＋「Shift」＋「i」キーを押して、デベロッパーツールを開きます。
すると、下図の様になるので、「Security」タブを開きます。
これを見て分かる通り、証明書が無いという警告ですが、Connection項目では TLS 1.2 となっているので、前々回の記事にあるように、暗号化通信はできているようです。
では、上図の所の「View certificate」をクリックして証明書を見てみます。
「証明のパス」を見ると、下図の様になります。
ということで、ルート証明書がストアに無いとのこと。
これでは、ブラウザに信頼されません。
（信頼される方法は後で説明します）
では、ユーザーサーバーの場合はどのように表示されるんでしょうか？
今度は、予め調べておいたユーザーサーバーのIPアドレスをブラウザの入力欄に入力します。
必ず https:// を入れてください。
https://192.168.0.12
すると、下図のようになりました。
同じように「詳細設定」をタップし、下図の様なところをタップします。

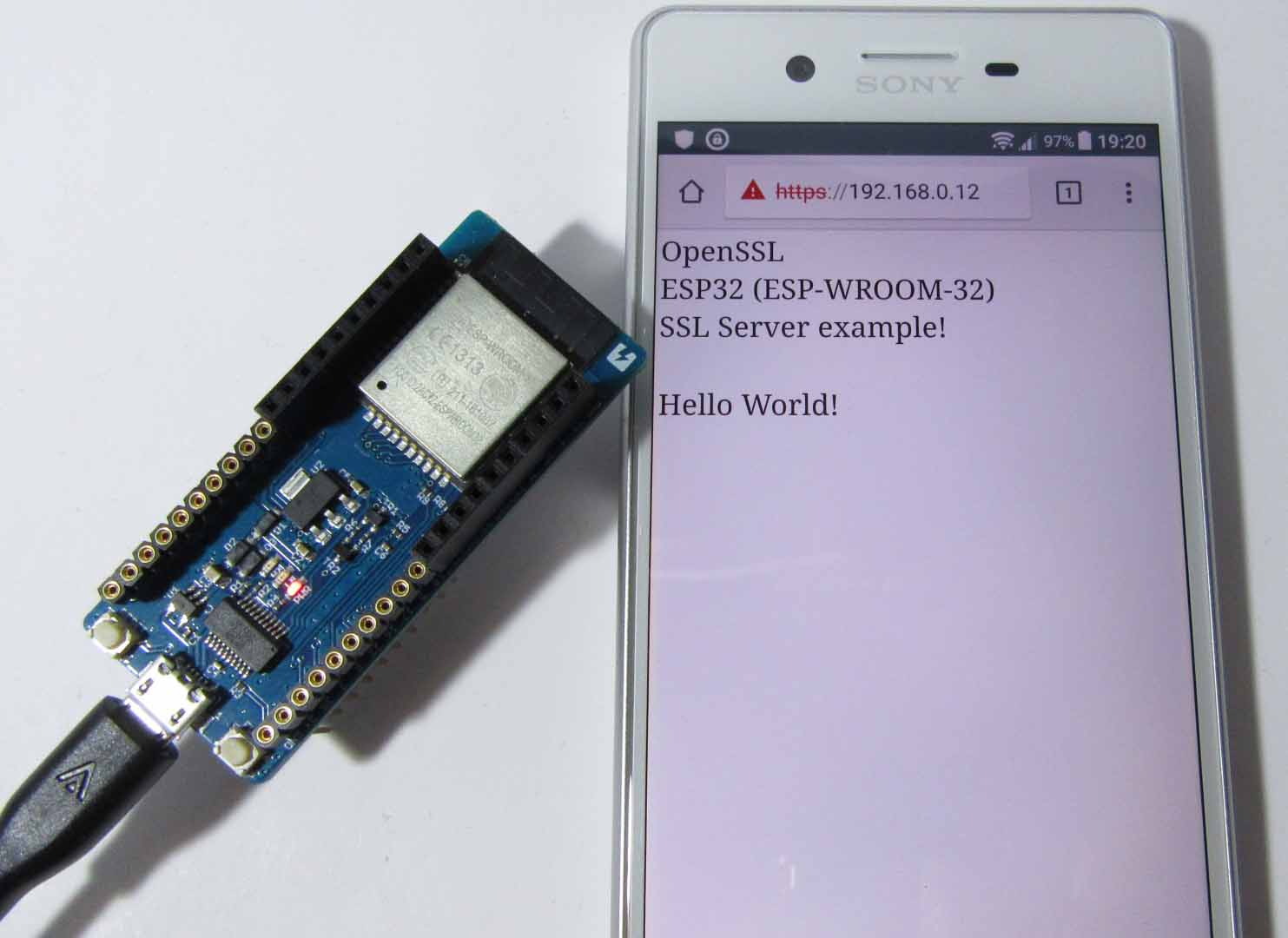

すると下図の様に表示されました！！！
これも感動もんです。
同じ様にパソコンのGoogle Chrome デベロッパーツールを開いて、「Security」タブを見てみると、こうなります。
ルートCAサーバーと同じ状態ですね。
でも、TLS 1.2 で通信できているので、暗号化通信は問題ないようです。
では、「View certificate」をクリックして、証明書を見てみます。

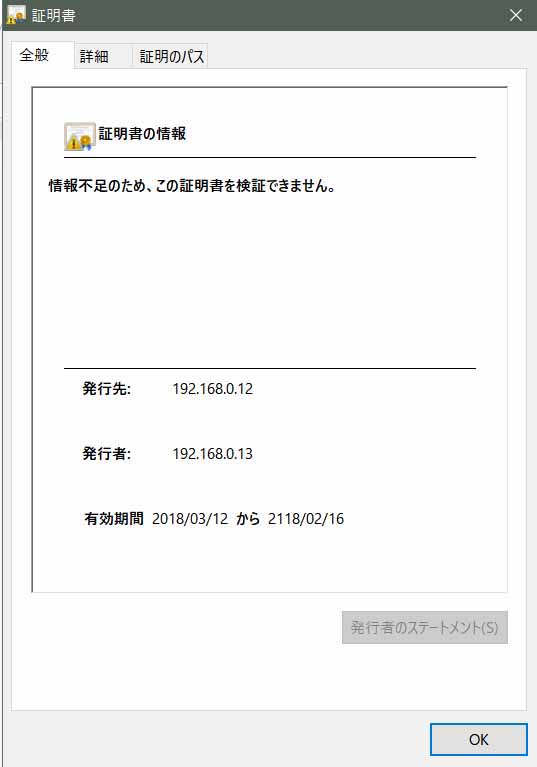

すると、「全般」タブでは、下図の様になっていて、発行先と発行者が異なっています。
これは、発行先がユーザーサーバーを示していて、発行者がルートCAというわけです。
そして、「証明のパス」タブを開くと、下図の様になります。
「証明書の状態」欄がルートCA とは異なりますね。
いずれにしても、これで SSL/TLS 暗号化通信は可能になりましたが、ブラウザに信頼されないと気持悪いです。
次はブラウザの信頼の得方を説明します。
