M5Stack FIREを分解してみる

M5Stack FIRE は、M5Stack Basic より更にスペックアップしていて、16MBフラッシュ、4MBのPSRAM付き、マイク、三軸加速度センサ、三軸ジャイロセンサ、三軸デジタル磁力センサ、10 x RGB LED、550 or 600mAhバッテリー等が加えられています。
そして、最新のハードウェア構成では、LCD(液晶ディスプレイ)がIPS(In-Plane-Switching)スクリーンのILI9342Cに切り替わっているそうです。
このIPSディスプレイは一時期TwitterのM5Stackユーザーの間でちょっとした話題になりましたね。
これについては後で述べます。

GPIO端子は残念ながら無くなり、GROVEコネクタに置き換わっています。

外観

まず、パッケージを開けるとこんな内容物でした。


M5Stackに充電台が加わり、LEGOブロックパーツがありますね。

付属のUSBケーブルはM5Stack Basicよりは長いコードです。
ですが、USBシリアル通信で、プログラムを書き込む場合、たまにエラーが出ます。
その場合、質の良いUSBケーブルを別途用意した方が良いかもしれませんね。

次に側面を順次見ていきます。
電源ボタン側は、M5Stack Basic に加えて、RGBフルカラーのLEDバーが付いています。


USB Type-C のコネクタは相変わらず上下方向があります。これは初代から変わっていませんね。
USBシリアル通信でポートを認識しない場合や、書込みエラーが起こった場合は、Type-Cのケーブルを上下逆に挿せば認識される場合が殆どです。

GROVE ポートAは、I2C通信用で、GPIO#21(SDA), #22(SCL)に接続されていて、後で紹介するモーションセンサーに接続されています。

次の側は、M5Stack Basic に加えて、バッテリー充電状態表示用のLEDインジケーターと、マイク用の穴が追加になりました。


次の側面はスピーカーとRGBフルカラーLEDバーが付いています。


最後の側面は、GROVEコネクタです。


GROVE ポートB は、GPIO #26(DAC), #36(ADC)に接続されています。
GROVE ポートC は、UARTシリアル通信用で、GPIO #16(RXD2), GPIO #17(TXD2)に接続されています。
このポートCは要注意で、PSRAMと接続されているので、PSRAMと同時には使えません
GROVEポートについては、M5Stack公式サイトに以下のように注意点が書かれていました。

ポートの名前と機能は色で識別できます。赤は主にI2Cに使用されるPortA(2​​1/22)、黒はDA / ADに使用できるPortB(26/36)、Singel-bus通信、青はPortCです。 (16/17)はUartに使用できます。それに対応して、ほとんどのM5ユニットには、M5Coreで使用するポートを指定するための色が一致したポートがあります。これらのポート識別は、UIFlow(Blockly)ユーザーにとって便利です。 ESP32のPINのほとんどは再マッピング可能であるため、高度な使用の場合、カスタマイズを行うことができます。残念ながら、PortA(red)はアナログ読み取りとして使用できません。ESP32のGPIO 21および22を指しますが、ADチャネルの代替はありません。

ADC1(GPIO 32-39に対応した8チャネル)
ADC2(GPIO 0、2、4、12-15、25-27に対応した10チャネル)

AD読み取り機能を使用するには:
1、デュポンケーブルを使用すると、ADチャネルとして使用できる側のピンが参照されます。
2、PortBに付属のM5GOボトムを入手します。
3、PbHUBを取得してPortAに接続すると、6つのPortBを持つことができます。ピンの割り当てとピンの再マッピングの詳細については、EPS32データシートを参照してください。

M5Stack FIRE 本体分解

では、今度は分解してみます。
まず、同梱の六角レンチで4隅のネジを緩め、下図の様にスピーカー側にある凹みにマイナスドライバーを使って慎重にこじ開けます。


開けるとこんな感じになります。


M5Stack Basicと比べて良いところは、バッテリーが劣化して膨らんできても、ケースが破損しにくい構造になっていますね。
ただ、バッテリーの発熱とESP32の発熱が合わさって更に悪影響が出てしまう心配がありますね。
ESP32をフルパワーで、多量のデータをWiFi送受信を長時間稼働させる場合、ESP32がかなり発熱すると思われますので、これだけリチウムイオン充電池に近い位置にあるということは、電池の寿命に大きく影響を与える気がしますね。

しかし!!!

実はこのM5Stack FIREの場合はなぜかCPU温度があまり上がりませんでした。
それについては後で述べます。

では、基板上の主なICパーツを見ていきます。
こんな感じです。


これは、M5Stack Basic とほぼ同じで、パーツ構成も一緒でした。
練られて作られたので、ここのCore部分は変更しなくても、他の製品へ展開できる構成なんでしょうね。
因みに、後でも述べていますが、ここにあるIP5306というLi-Po充電池用のチップは、すぐ近くにある外部電池用コネクタに接続されているだけで、M5Stack FIREのBottom内のバッテリー用では無いようです。
Bottom用の IP5306 は Bottom の基板にハンダ付けされていました。

では、Bottomケース側を見るとこんな感じです。
右側の赤丸の所が曲がっていました。


慎重に開けたつもりで、1本だけこういう曲がり方はしないはずなんですが、もしかしたら既に曲がっていたかも知れませんね。
まぁ、そういうこともありますので、気にしない気にしない。
因みに、これはGPIO #5でした。
でも、こうやって開けて見ずに知らずに使っていたら、不具合があっても原因追及に時間がかかったかもしれません。
早めに気付いて良かったです。

また、M5Stack Basic や Gray と違って、M5Stack FIREの場合は、Bottomケースとビス2本で本体と固定されるような構造になっています。
M5Stack Basic や Gray はBottomケースの収まりが悪くて浮いていることが多々ありましたが、M5Stack FIREはガッチリ締まるので、具合が良いですね。

因みに基板のシルク印刷に「M5GO」という名称が見えます。
これは、M5Stack FIREのBottomはM5GOと同じ構成だからということらしいです。

今回、私が購入したものは、Li-Poバッテリー容量が600mAhでした。
最新式のものは500mAhになっているそうなので、2019年11月より前に生産されたものだということがわかります。

本体 Bottomケース分解

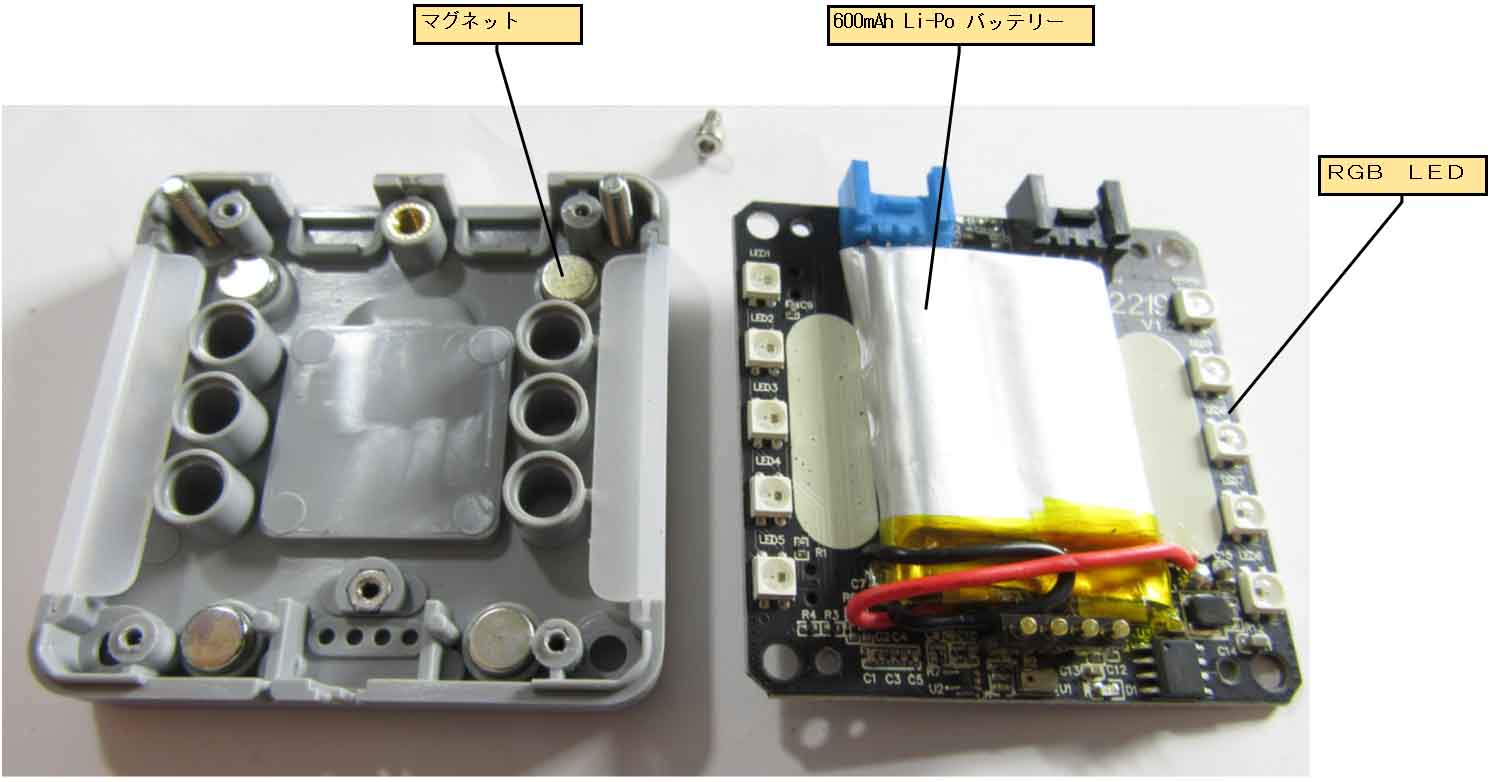

さらにネジを開けていくと、こんな感じになります。


M5Stack Basicと違って、マグネットがイイ感じに収まっています。
そして、RGBフルカラーのLEDチップが見えます。
これはNeoPixel系の SK6812 のようです。
GitHubのこちらのページの回路図を見ると、10個のLED全てにシリアル1線接続されていることが分かります。
LED用のスモークカバーがGoodアイデアですね。
この辺のアイデアはケースを自作する時の参考になりますね。

更に下の部分を拡大してみると、こんな感じになります。


マイクロフォン BSE3729 が見えます。
残念ながらこれのデータシートはネット上で見つけることができませんでしたので、詳細はさっぱり分かりません。
こんな狭いところにパーツをギュウギュウに押し込んでいる感じです。

また、ここにLi-Poバッテリー充放電用のチップIP5306がありました。
ということは、本体側のIP5306ではこのバッテリーの制御はしていないということだと思います。

それと、今回初めて知ったパーツが、POGOピンコネクタというものでした。
へぇー、っていう感じです。
マグネットを使った接点接触について、ちょっと勉強になりました。

3軸ジャイロ、3軸加速度、地磁気センサー

では、今度は本体側に戻って、難関の基板を外してみます。
因みにここからは破損し易く、分解したら販売店のサポート保証外になる可能性が大きいので、皆さんにはお勧めできません。
参考程度に見てください。
(因みに、以前のこちらの記事では、破損させてしまいました。。。)

まず、下図の様に細い六角レンチでネジを外します。
同梱の六角レンチでは外せないので、自前のもので外しました。


上図のように、そこのシールは綺麗に剥がせません。
すぐにボロボロになるシールでした。
これを剥がしてしまうと、たぶん販売店のサポート対象外になるシールだと思われます。
後は自己責任です。

次に、下図の様にスピーカーを外して、その後、矢印の方向に基板を動かして慎重に外します。
(この写真ではネジが付いていますが、実際はネジを外してから外しています。)


ただ、上図のように、電源スイッチ部分が破損しやすいので、十分注意します。
今回はスムースに分解できました。

すると、こんな感じでした。


パーツ部分を拡大するとこんな感じです。


まず、こんなところに PSRAM ( 4MB )がありました。
どこにPSRAMをマウントしたのかなと思いましたが、なるほどね、っという感じですね。
PSRAMはM5Stack公式サイトによれば、ESP32のGPIO #16, #17と接続されているとのことです。
GPIO #16, #17を使う時は、PSRAM無効にするなどの注意が必要ですね。

また、モーションセンサはSH200Qではなく、MPU-6886でした。
これは3軸ジャイロスコープと3軸加速度計です。
ということは、2019年8月以降のロット品だということが分かります。
これは、I2C通信で制御します。
アドレスは、0x68 だそうです。

それと、BOSCH製BMM150 という地磁気センサがありました。
地磁気センサは使ったことが無いので、詳細は分かりません。
これもI2Cで制御します。
アドレスは、0x10 だそうです。

MPU6886 と BMM150 については、データシートにある概要だけをザッと和訳してみました。

【MPU6886データシート 概要和訳】
MPU-6886は、3軸ジャイロスコープと3軸加速度計を小さな3 mm x 3 mm x 0.75 mmの24ピンLGAパッケージに統合した6軸モーショントラッキングデバイスです。

  • ハイパフォーマンス仕様:
    ・ジャイロスコープのエラー感度:±1%
    ・ジャイロスコープのノイズ:±4 mdps /√Hz
    ・加速度センサのノイズ:100 µg /√Hz
  • 1 kB FIFOを搭載して、シリアルバスインターフェイス上のトラフィックを削減し、システムプロセッサがセンサーデータをバーストしてから低電力モードに移行できるようにすることで、消費電力を削減します。
  • EIS FSYNCサポート

MPU-6886には、オンチップ16ビットADC、プログラム可能なデジタルフィルター、組み込み温度センサ、およびプログラム可能な割り込みが含まれています。 このデバイスの動作電圧範囲は最低1.71Vです。 通信ポートには、10 MHzのI2Cおよび高速SPIが含まれます。

【BMM150 データシート 概要和訳】
BMM150は、消費者市場向けのスタンドアロンの地磁気センサです。 3つの垂直軸で磁場を測定できます。BOSCH独自のFlipCoreテクノロジーに基づいて、BMM150のパフォーマンスと機能は慎重に調整され、電子コンパス、ナビゲーション、拡張現実などのすべての3軸モバイルアプリケーションの厳しい要件に完全に一致します。

評価回路(ASIC)は、地磁気センサの出力をデジタル結果に変換し、業界標準のデジタルインターフェイス(SPIおよびI2C)で読み取ることができます。

BMM150のパッケージとインターフェイスは、多数のハードウェア要件に適合するように設計されています。センサは超小型フットプリントとフラットパッケージを特長としているため、モバイルアプリケーションに非常に適しています。寸法がわずか1.56 x 1.56 x 0.6 mm3のウェーハレベルチップスケールパッケージ(WLCSP)により、PCB配置の高い柔軟性が保証されます。

BMM150は、超低電圧動作(1.62V〜3.6VのVDD電圧範囲、1.2V〜3.6VのVDDIO電圧範囲)を提供し、顧客固有のアプリケーションで機能、性能、消費電力を最適化するようにプログラムできます。プログラム可能な割り込みエンジンは、開発者に設計の柔軟性を提供します。

BMM150は、携帯電話、ハンドヘルド、コンピューター周辺機器、マンマシンインターフェイス、仮想現実機能、およびゲームコントローラーの地上フィールドの3軸を感知します。

バッテリーチャージベースユニット分解

では、今度はM5Stack Basicには無くてFIREにある、バッテリー充電用のベースユニットを分解してみます。

このバッテリーチャージベースユニットは、マグネットで簡単に本体に接続出来て便利ですね。
ですが、なぜか充電しかできなく、USBシリアル通信でプログラムの書込みができません。


バッテリーが消耗していれば、上図のようにSDカードスロット側の面にLEDランプが点滅します。

チャージベースユニット単体で見るとこんな感じです。


裏側はこんな感じです。


ネジや滑り止めゴムが初代Basicよりも進化して設計されている感じがしますね。
それに、LEGOブロック用の穴も拡張性を考えていますね。

これのネジを外すとこんな感じになります。


この基板で、自作でUSBからの別回路を作れそうですね。

では、更にこの基板を外すと下図のようになります。


あれ?
USB Type-C とPOGOピンの接続パターンが見当たりません。

この基板の反対側をよーく見てみると、下図の様に薄っすらと基板回路パターンが浮いて見えます。


これを見る限りでは、USB Type-C の5VとGNDしかPOGOピンコネクタに接続されていませんでした。
POGOピンのデータ端子は、本体のUSBシリアル変換用チップCP2104に接続されていないようなので、この基板上でハンダ付けして細工しても、本体とはUSBシリアル通信はできないようです。

ただ、簡単にマグネットで取り外しできてしまうと、USBシリアルで書き込み中に誤って外してしまい、書込み失敗したり、FLASHの寿命を縮める可能性があるので、充電専用とした設計にしたのは正解かも知れませんね。

では、次の節ではIPSタイプのLCD(液晶ディスプレイ)について見ていきます。
