SSL Server 自作するための OpenSSL 使用方法

記事公開日:2018年3月8日


スポンサーリンク

9.ルート認証局 ( CA ) 秘密鍵および証明書作成

ということで、Open SSL でルート認証局 ( CA ) 証明書と、秘密鍵を作ってみます。
前回の記事でも述べたように、自分自身で署名して、自分自身で証明書を発行する、俗に言う「オレオレ証明書」です。

因みに、電子工作用途でサーバーを作る場合、今のところサーバーネーム( DNS )を生成する方法が私には分かりませんので、ここではローカルIPアドレスで作ってみたいと思います。
そんなことできるんかいな?
と思いましたが、調べたらできました!

まず、先に述べたように、予め調べておいた、ESP32 ( ESP-WROOM-32 ) のWi-Fi STA モード IPアドレスを使います。
(分からない場合はとりあえず先に進んでください)

2つのWi-Fi マイコン ESP32 ( ESP-WROOM-32 )のうち、一方をルート認証局用とします。
例として、ここでは
192.168.0.16
とします。

実際は、ルート認証局のサーバーをあえて設けなくてもブラウザで認証できるかもしれませんが、形だけでも存在した方が理解し易いと個人的に思っています。

では、Windows コマンドプロンプトを起動し、以下のコマンドでMyData フォルダへ移動した状態にしてください。
※ここでは、パスに ’\’ ではなく、スラッシュ ‘/’ を使っています。
cfg
ファイルや、ESP-IDF の msys32
コマンド記述と合わせる為です

cd /D D:/OpenSSL-Win64/MyData



次に、いよいよルート認証局 ( CA ) 証明書の発行です。
以下のコマンドを入力してください。

openssl req -new -x509 -sha256 -days 36500 -newkey rsa:4096 -config openssl_ca.cfg -subj "/C=JP/ST=Tokyo/L=Shinjyuku/O=Test_CA/OU=test_ca/CN=192.168.0.16” -out esp32_ca.crt -keyout esp32_ca.key

【コマンドオプションの意味】
● req
証明書署名要求 ( CSR )ファイルの生成。
● -new
新規の証明書署名要求 ( CSR )ファイルの生成。
● -x509
このオプションを入れると、署名要求 ( CSR )ファイルではなく、署名付き証明書 ( CRT )ファイルが生成される。
要するに自己認証局証明書が直に生成される。
● -sha256
暗号化ハッシュの形式設定。
これで暗号化すると殆ど解読不能にすることができる強力なものです。
● -days
証明書の有効期限の設定。ここでは100年としていますが、閏年計算されていないらしいです。
● -newkey
秘密鍵の生成。ここでは暗号強度を上げるために、rsa:4096 としています。
● -config
先ほど作成した、ルート認証局用環境設定ファイル ( .cfg )を指定しています。
● -subj
証明書様式 X509 のサブジェクトを入力します。
Subject とは、証明される側の所有者情報です。
自己証明書なので、自分自身で仮に設定した認証局情報を適当に入力します。
ここで入力しなくても、コマンドラインで入力を求められるので、そこで入力しても良いのですが、生成する度に入力することが面倒なので、ここで記載しています。
CN のところが重要で、実際のサーバーアドレスまたはDNS と一致していることです。
その他はご自分の好きな組織名や場所を記入すれば良いと思います。
スペースは入れない様に注意して下さい。
● -out
証明書出力先ファイル名の指定。
ここでは、esp32_ca.crt というファイル名にしています。
● -keyout
秘密鍵出力ファイル名の指定。
ここでは、esp32_ca.key というファイル名にしています。

では、入力した結果は以下のようになります。
パスフレーズを求められるので、適当な6文字以上のパスワードを入力します。
これは、後ですぐに解除するので、同じ文字6文字で良いです。
下図の様に、同じパスワードを2度入力します。



これで、パスフレーズ込みのルート認証局 ( CA )証明書
esp32_ca.crt
というファイルが作成され、その秘密鍵
esp32_ca.key
というファイルが作成されました。

しかし、これではこの証明書にアクセスする度にパスフレーズを求められるので、パスフレーズを解除します。
以下のコマンドを入力してください。

openssl rsa -in esp32_ca.key -out esp32_ca.key

すると、下図の様に元のパスフレーズを求められるので、それを入力すれば、パスフレーズ解除の証明書
esp32_ca.crt
に書き替えられます。



これで、自己ルート認証局証明書と秘密鍵が完成です。
これは1回作成すれば良く、この証明書で複数の署名付きサーバー証明書を発行できます。
秘密鍵は他者に漏れないように、厳重に保管しておいてください。

10.ユーザーサーバー証明書署名要求 ( CSR )ファイルとユーザーサーバー用秘密鍵生成

では次に、各々のサーバー証明書を発行する前に、証明署名要求 ( CSR )ファイルを生成します。
前回記事でもちょっと述べましたが、サーバー証明書にルート認証局 ( CA )の署名が無ければ、ブラウザには信頼されません。
その署名要求ファイルを生成しなければ署名してもらえないようです。

では、以下のコマンドを入力してみてください。
先ほどのルート認証局証明書作成コマンドとは異なり、-x509 コマンドを入れていません。
そうすると、証明書ではなく、署名要求 ( CSR )ファイルが生成されます。
そして、ユーザーサーバー用cfgファイルを指定していることに注意してください。
また、CN は実際の ESP32 のユーザーサーバー用 IP アドレスを指定します。

openssl req -new -sha256 -days 36500 -newkey rsa:4096 -config openssl_server.cfg -subj "/C=JP/ST=Tokyo/L=Shinjyuku/O=ESP32server/OU=esp32server1/CN=192.168.0.14” -out esp32_server.csr -keyout esp32_server.key

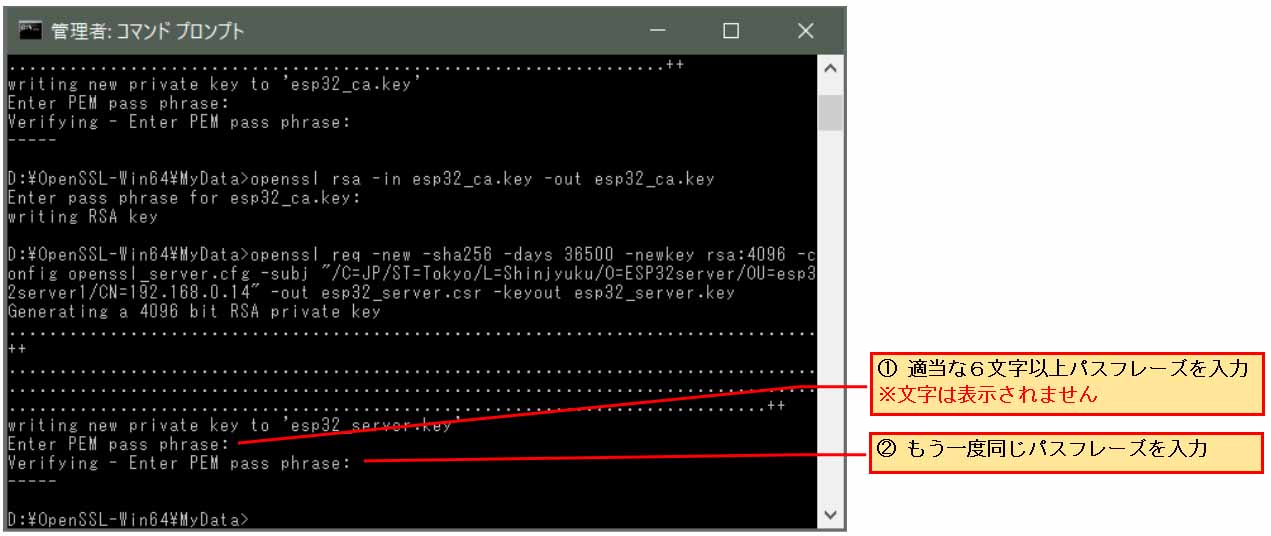

すると、先ほど同じようにパスフレーズを求められるので、適当な6文字以上を2度入力します。



これで、パスフレーズ込みのサーバー証明書署名要求 ( CSR )ファイル
esp32_server.csr
が生成され、その秘密鍵
esp32_server.key
が生成されました。

続いて、先ほどと同じく、以下のコマンドでパスフレーズを解除して、CSRファイルを上書きします。

openssl rsa -in esp32_server.key -out esp32_server.key



これで、パスフレーズを解除した、ユーザーサーバー証明書署名要求 ( CSR )ファイルが生成されました。
次では、認証局の署名付きユーザーサーバー証明書の生成を説明します。
