保護ダイオードで、共振回路から ESP32 の故障を防ぐ

さて、では、恐らく、ESP32 開発ボード自体にも保護回路は入っているだろうとは思いますが、ここでは他のマイコンでの利用も考えて、上記のマイナス電圧から保護してみます。
定電流ダイオード CRD と、ショットキーバリアダイオード SBD を使ってみます。

ショットキーバリアダイオードの長所は、

●高周波特性が良い。
●順方向電圧降下 ( Vf )が小さい。

などがあります。
ただし、欠点として、

●通常のダイオードよりも逆電圧の漏れ電流が大きい

というものがあります。
ですが、今回の共振回路による負電圧はそれほど大きくないので、いろいろ試した結果、特に問題無かったのでこれを使いました。
定電流ダイオード CRD は、ESP32 の GPIO に流せる最大電流が約12mA程度だったと思うので、10mA の CRD を使いました。

結果、先に紹介した回路を以下のように修正してみました。



これで、ESP32 の GPIO にかかるマイナス電圧および過電流から保護できます。

ただし、この2つのダイオードを使うことにより、かなり電圧降下してしまい、最終的な回路では 3.3V の電圧が 1.0Vくらいまで下がってしまいます。
正直、もったいないですね。
CRD は電流値を計算して抵抗を選ぶ手間が省けるので、便利で重宝していますが、抵抗に替えても良いかも知れません。

とりあえず、私が独学で得た知識で知っている保護回路はこのくらいです。

共振回路ってそういうことだったのかー! と突然、理解できるようになった

さて、ここからは、私のド素人的考察が入ります。
熟練者の方が読むとアホらしいかも知れませんので、読み飛ばしてください。

では、ESP32 をダイオードで保護して、安全に共振回路を扱えるようになったので、実際にGPIOから矩形波パルスを共振回路に入れて、オシロスコープで波形を観測していきます。

先でもちょっと触れましたが、コンデンサの値をいろいろ変えたりして、しばらく実験をつづけていると、有る時、ふとサイン波形っぽい挙動を示すことがあります。
これがどうも謎でした。

特に疑問だったのは、GPIOがHIGHレベルのままにもかかわらず、電圧がサイン波状に勝手に下がってしまう挙動が現れるんです。

ですが、そこで、ふと、ひらめきました!!!

GPIOを1ms毎にHIGH→LOWを切り替えて負荷電圧を測定した図が以下になります。
青色の波形がGPIO直近の電圧波形。
赤色が10kΩ負荷の電圧波形です。



1msのパルスの長さだと、この回路では殆ど直流状態と同じなので、流れる電流が微々たるものです。
先ほど述べたようにインダクターによって殆ど短絡状態になっています。
ですが、切り替える瞬間の赤色の負荷電圧に注目してみると、微小な波形が出ています。
そこを拡大してみるとこんな感じになります。



微小電圧ですが、何やら振動していますね。

ここが重要です!!!

先ほどのやってはいけない危険な回路でも紹介したように、GPIOで3.3V掛けているにもかかわらず、しかもコンデンサがあるにもかかわらず振動しています

普通に考えると、コンデンサがあれば電圧が安定するはず。
ですが、インダクターを並列に加えると自然と振動してしまうんです。
まるで、GPIOからの電圧供給を無視しているかのように勝手に振動してしまうんです。
そこがミソのミソです。

では、もっと拡大してみましょう。



ズームしてみると、減衰してはいますが、波形だけ見ると綺麗なサイン波形を示していて、1波長が約 25us の 40kHz になっています。
つまり、インダクターとコンデンサで閉じた回路を組んで、スイッチして急激に電圧を与えてやれば、その共振周波数で自然と綺麗なサイン波で振動してくれるんです。

その間、一定電圧をかけているにもかかわらず、勝手に電圧が上がったり下がったりして、サイン波振動してしまうのです。

ならば、それを利用して、その波形を出来るだけ一定に維持して、電圧を大きくすることができれば、綺麗な一定のサイン波が生成できそうです。

要は、サイン波はインダクターとコンデンサだけで自然と生成されるんです!!!

こんなこと、学生でも当然のように理解しているかもしれません。
回路技術者や無線熟練者なら当たり前なことかもしれません。
でも、私には新鮮な驚きでした。

共振って、回路を組んでいると異常なノイズ発信とかで名前を聞くことも多いと思います。
そのため、手に負えない振動で、延々と拡大しつづける怪物的な神秘的なエネルギーで、理解がちょっと難しいもののように思っていました。

でも、このように、共振は放って置いたら減衰してしまう振動なわけで、それを減衰させないようにエネルギーを意図的に与えてやらないと、電波を発信する共振回路にはならないわけです。
つまり、サイン波の1つ目の山が下がる時にパルスをLOWにしてやれば山が反対に振れるので、それを繰り返してやれば一定のサイン波ができるわけです。
それも、半波長ごとに切り替えてやらねばなりません
このことに気付いた時は、自分の脳内で革命が起こった感じです。

つまり、こんな感じです。



これから考えると、共振回路の周波数と GPIO からの矩形波パルスの周波数がピッタリ合わないと、綺麗な40kHz のサイン波を作ることができません。

それって、かなり難しいような気がします。
ですが、安心して下さい
マイコンの GPIO からのパルスが 40kHz ピッタリであれば、LC 共振回路の周波数が多少ズレていても、後段にフィルタ回路を追加して、サイン波に近づけることができるんです。

そして、これからわかるように、LC共振回路に与えるパルスは、電圧が急激に変化する矩形波(方形波)が最も都合が良いことが理解できるのではないでしょうか。
これで、私個人としては、電波の発振回路に共振回路を使う理由がやっとわかりました!!!

「あーー! そういうことだったのか!!!」

となりましたね。
実際に手を動かしてパーツを選定して、そして測定し続けることによって、これが体感できたわけです。
私的には共振回路が怖くなくなりましたね。
そして、インダクターが大好きなパーツになりましたね。
いゃぁ~・・・、今回は大収穫でした!!!

このことは、机上や頭の中だけの計算式では分からなかったと思います。
電子回路や電子工作はやっぱり自分の手を動かして体感するに限るですね。

では、その考えに基づいて、保護ダイオードを入れたLC共振回路に、 40kHz の矩形波パルスを入れてみましょう。

プログラム(スケッチ)は以下のようになります。
これは、以前のこちらの記事のコメント欄で、Kat-Kaiさんに教えて頂いたものを使わせて頂きました。
ESP32 の CPU クロックカウントを取り出し、パルス長を微調整できるスケッチです。
以下のスケッチ出私の環境では 40kHz でした。

※この記事を書いたその後、PWM ( LEDC )ライブラリ関数を使えば、このソースコードよりも格段に安定した 40kHz パルスを出力できることが解りました。
以下の記事も合わせて参照してください。
(2019/04/04)

Arduino – ESP32 の PWM ( LEDC )で 40MHzまでの安定した高周波パルスを思い通りに出せたぞ



const uint8_t gpio = 17;

//*****************セットアップ******************************
void setup() {
  pinMode(gpio, OUTPUT);

  TaskHandle_t th; //マルチタスクハンドル定義
  //マルチタスク実行
  xTaskCreatePinnedToCore(Task1, "Task1", 4096, NULL, 5, &th, 0);
}
//************* メインループ ****************************************
void loop() {

}
//************* マルチタスク ****************************************
void Task1(void *pvParameters){
  for(;;){
    oscillator(gpio, 1000);
    delay(1); //WDTが動作するように、必ずdelay(1)以上休止を入れること。
  }
}
//*********** 40kHz High レベル発信******************
void oscillator(const uint8_t pin, uint16_t time_osc){
  uint32_t last_time = millis();
  for(;;){
    long startCount;

    startCount = getCpuCcount();
    digitalWrite(pin, HIGH);
    while(getCpuCcount() - startCount < 2850) NOP();

    startCount = getCpuCcount();
    digitalWrite(pin, LOW);
    while (getCpuCcount() - startCount < 2850) NOP();

    if(millis() - last_time == time_osc) break;
  }
}
//*****************************************
static inline unsigned getCpuCcount(void){
  unsigned r;
  asm volatile ("rsr %0, ccount" : "=r"(r));
  return r;
}

30行目や34行目の数値を微調整することで、マイクロ秒レベルでパルス幅を調整できます。
これはArduino – ESP32 のバージョンや、ESP32 の個体差で変わるかも知れませんので、ご自分でいろいろと調整してみてください。

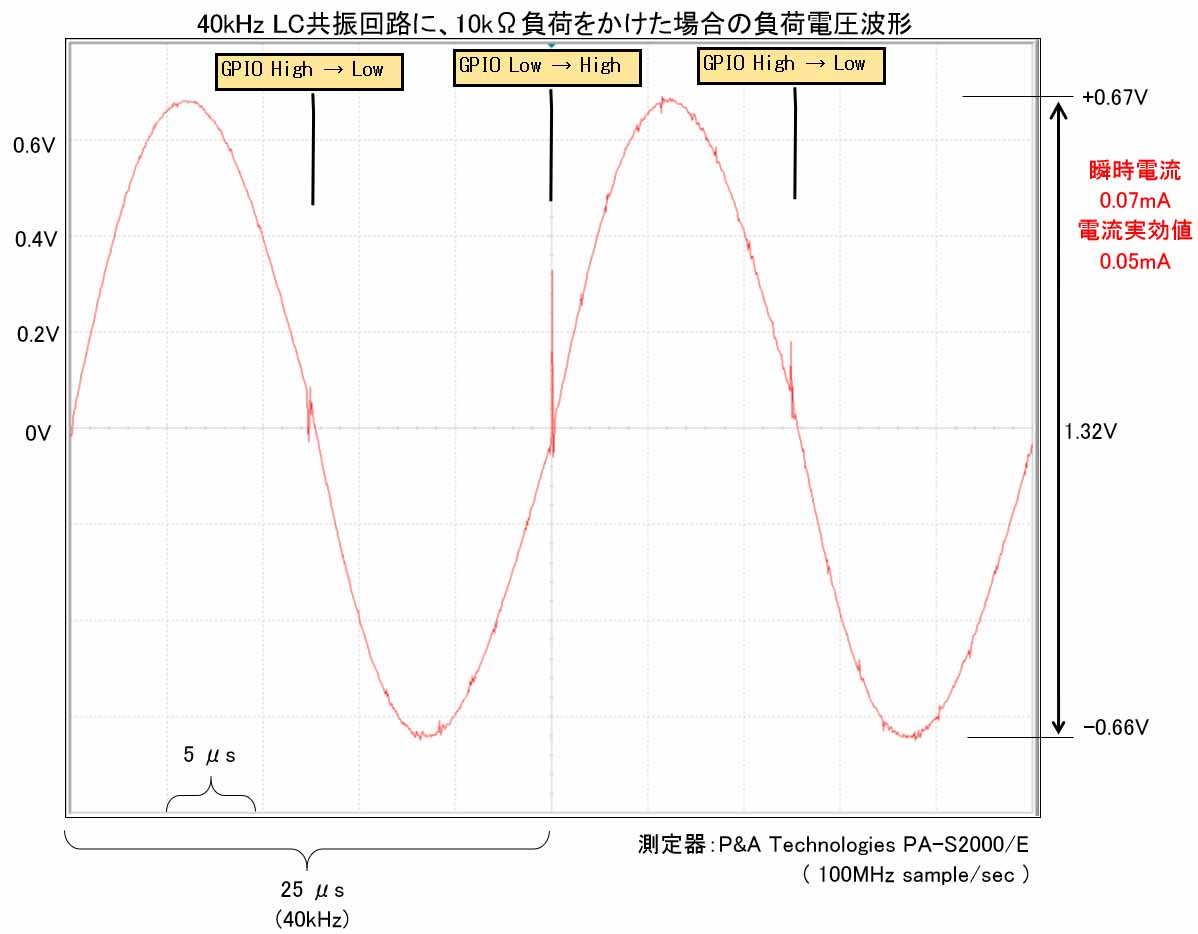

ESP32 のGPIO #17 の電圧をオシロスコープで見てみるとこんな感じでほぼピッタリで波長 25μs で 40kHz 出ています。



では、10kΩ負荷側の電圧波形を見てみましょう。
こんな感じです。



どうでしょうか?
かなり綺麗なサイン波だと思いませんか?
ピーク値の電位差は、1.24V とまずまずです。
GPIOの HIGH と LOW が切り替わる時点では、スパイクノイズが出ていますね。
これは、俗に言うスイッチングノイズというやつです。
オーディオマニアの方々の天敵ですね。
このスイッチングノイズは、トランジスタや FET、オペアンプ等で増幅させる時に大問題になりますが、今回はそれを使いませんので無視します。
(この対策は今後の課題とします。)
このスイッチングノイズは、ESP32 の GPIO のアップダウンとほぼピッタリ合っていますね。
ほぼ理想的と言っても良いのではないでしょうか。
ここまで綺麗な波形が出れば、申し分ありません。

因みに、オシロスコープのFFT解析で周波数スペクトルを見てみます。



かなり優秀な40kHzサイン波ですね。
自分で考えてパーツの定数を決めて、ここまで綺麗なサイン波ができると、結構感動しちゃいますね。

では、次ではこのサイン波を使って電波飛ばすことを考えてみたいと思います。
