７.パソコンとSSH接続するための秘密鍵、公開鍵を作成する
次に、SSDブートする前に、ラズパイをパソコンでリモート制御するためのSSH設定前処理をしていきます。
ImagerでSSDに焼き込む前にSSH設定を済ませておけば、格段に楽です。
私は最初、SSH設定せずに起動したら、ラズパイ側の設定が鬼のように面倒で、めちゃめちゃ労力かかりました。
ですから、事前に済ませておきます。
7-1: ラズパイとパソコンをSSH接続しなければならない理由
私は一昨年からラズパイを本格的に使用し始めたのですが、今までの設定でお分かりの通り、ラズパイ本体のみの操作はとても面倒です。
やはり、パソコンのVSCodeという素晴らし過ぎるエディタを使ってリモート制御したいですよね。
特に今回はラズパイのメジャーOSであるRasbianを使わずに、Ubuntu Serverを使うことが目的なので、VSCodeでリモート制御するためにSSH接続しなければならないのです。
SSH接続では、初回にパスフレーズを入力してログインできれば、後はパスワード不要でスラスラと作業できます。しかもデータを暗号化してくれるので安心ですね。
SSHとはSecure Shellの略らしく、パスワード認証と公開鍵認証があります。そして、通信データは全て暗号化されるのです。
パスワード認証よりも公開鍵認証の方が安全性は高く、個人的にはとても扱いやすいため、今回は公開鍵認証方式を使います。
公開鍵認証については、ド素人の私が過去にこのブログでSSLの件で扱ったことがあるので、こちらの記事を参照してみてください。
暗号化方式についてはSSLとほぼ同じなので、参考になるかもしれません。よくできた仕組みです。
7-2: 秘密鍵、公開鍵をパソコンで作成する
SSH接続用の秘密鍵、公開鍵を作成します。
Windows 10 パソコンで説明します。
Windows 10以降の場合、コマンドプロンプトで秘密鍵や公開鍵を作成するツールが予めインストールされているみたいです。
まず、自分のユーザー名フォルダに.sshフォルダを作成しておきます。
パスは
C:￥Users￥自分のユーザー名
です。
（図320）
C:￥Users￥自分のユーザー名￥.sshフォルダ作成
次に下図の様にWindowsのコマンドプロンプトを起動します。
そして、
cd .ssh
と入力して、.sshフォルダに移動しておきます。
CDコマンドはChange Directory という意味です。
（図321）
Windowsコマンドプロンプト
次に、秘密鍵と公開鍵を生成するコマンドを打ちます。
ssh-keygen -t ed25519 -f raspi_key -C ""
（図322）
ssh-keygen -t ed25519 -f raspi_key -C “” コマンド
このコマンドの意味については、以下のサイトを参考にさせていただきました。
https://atmarkit.itmedia.co.jp/ait/articles/1908/02/news015.html
コマンドオプションの -t は、鍵の暗号化形式を決めます。
ed25519 は、現状では最強の暗号化形式だそうです。
-f はファイルを指定します。ここではraspi_keyとしました。
-C はコメントを指定しますが、””とするとコメントを削除するそうです。
そして、Enterを押すと、下図の様にパスフレーズを聞いてきますので、長めで出来るだけ複雑な任意のパスワードを入力します。（※パスワードを入力しても文字は表示されません）
（図323）
ssh-keygenコマンド後のパスフレーズ入力
次に、もう一度同じパスワードを入力します。
（図324）
ssh-keygenコマンド後の２回目パスフレーズ入力
すると、下図の様になり、
秘密鍵ファイル： raspi_key
公開鍵ファイル： raspi_key.pub
が生成されました。
（図325）
秘密鍵、公開鍵の生成完了
では、エクスプローラーで.sshフォルダを見てみると、以下のようになっていると思います。
（図326）
エクスプローラーで秘密鍵、公開鍵ファイルの確認
以上、WindowsパソコンでのSSH用秘密鍵、公開鍵の生成方法でした。
８.SSDの設定
では、次に、SSDに先ほど説明したRaspberry Pi ImagerでUbuntu Serverをインストールしていきます。
因みに、先に説明しましたが、最新版（たぶん2021年以降のロット）のRaspberry Pi 4B ならばSDカードインストールは省いて、ここからインストールすれば良いと思われます。
8-1: SSDにImagerでUbuntu Serverをインストールする
今回使ったRaspberry Pi Imagerのバージョンはv1.7.3です。バージョンが変わると使い方も多少変わるのでご了承ください。
Windows 10で説明します。
今回使ったUSB-SSDは、先にも紹介しましたが、Amazonで購入したものです。
まず、パソコンにSSDをUSBポートに挿し込みます。
内容をエクスプローラーで見ると、下図の様に表示されると思います。
（図350-0）
新品SSDの内容をエクスプローラーで見た様子
これらのファイルはImagerでフォーマットすると全て消去されます。
まず、ダウンロードしたImagerをパソコンで起動し、下図の様に「OSを選ぶ」をクリックします。
（図350）
Raspberry Pi Imager でOSを選ぶ
すると、下図の様になり、「Other general-purpose OS」をクリックします。
（図351）
Other general-purpose OSを選択
次に、下図の様にUbuntuをクリックします。
（図352）
Ubuntuを選択
次に、先にmicro SDカードでのUbuntu Serverインストールと同じOSの
Ubuntu Server 22.04.01 LTS(64-bit)
を選択し、Enterを押します。
（図353）
Ubuntu Server 22.04.01 LTS(64-bit)を選択
次に、「ストレージを選ぶ」をクリックします。
（図354）
ストレージを選ぶ
下図の様に、予めパソコンのUSBポートに挿し込んでおいたSSDを選択します。
（図355）
次に、下図の様に歯車アイコンをクリックします。
（図356）
歯車アイコンを選択
次に下図の様に「ホスト名」にチェックを入れ、先ほどmicro SDカードのところで入力したホスト名と同じ名前にしておきます。
（図357）
ホスト名を入力
次に、micro SDカードのところで説明したものと異なることをやります。
それは、SSH設定です。
まず、先ほど紹介しましたが、SSH用の秘密鍵、公開鍵を作成したフォルダを開き、公開鍵の方をテキストエディタで開きます。拡張子が .pub となっているものですので、間違えないでください。
（図358-0-1）
拡張子.pub のファイル（公開鍵）をテキストエディタで開く
下図ではサクラエディタで開いたものです。
このssh-ed25519 xxxxx……… となっているところ１行まるまるコピーしておきます。改行のコピーは不要です。
（図358-0-2）
拡張子.pubファイルをテキストエディタで開き、１行をコピーする
次にImagerに戻り、下図の様に「SSHを有効化する」にチェックを入れます。
そして、「公開鍵認証のみ許可する」を選択し、下図のように先ほどコピーした公開鍵のテキストを貼り付けます。
（図358-1）
SSH設定で公開鍵認証のみ有効にし、公開鍵テキストを貼り付け
次に、下にスクロールして、下図の様に「ユーザー名とパスワードを設定する」にチェックを入れ、SDカードで設定したものと同じユーザー名とパスワードにします。
（図359）
ユーザー名とパスワードを入力
あとはSDカードのところで説明したものと同じですが、下図の様に「ロケール設定をする」にチェックを入れ、タイムゾーンをAsia/Tokyoにし、キーボードレイアウトにjpと入力します。
（図360）
ロケール設定
「永続的な設定」ではとりあえず、下図の様にすればOKです。
そうしたら、「保存」をクリックします。
（図361）
永続的な設定
これでImagerの設定は全て終了したので、下図の様に「書き込む」をクリックします。
（図362）
書き込むをクリック
すると、下図の様にSSDのデータが完全に削除されますがよろしいですか？と聞いてくるので、「はい」をクリックします。
（図362-2）
SSD内データ消去されるメッセージは「はい」
すると、SSDに書き込みが始まります。
12分くらいかかりました。
（図362-3）
SSDメモリにOSイメージを書き込み中
SDカードの時と同様、下図の様なメッセージが出ますが、すべてキャンセルします。
（図363）
Windowsのメッセージは全てキャンセル
書き込みが完了すると、下図の様になるのでImagerを閉じてOKです。
（図363-2）
SSDへの書き込み完了
ところで、SSDの内容がどうなっているか見たかったので、SSDを抜いて、再度USBポートに挿し込んで、ドライブ全体のプロパティを見てみました。
すると、下図の様になっていました。
（図364）
SSDメモリの容量を確認したら、明らかに少なすぎる！
あれ？
250GBのSSDのはずが、たった252MBしかありませんね。
実は、後にラズパイ側でトータル容量を確認すると、ちゃんと250GBありましたので、心配無用です。
どうやら、Imagerでパーティションが分けられてフォーマットされており、252MBはブートローダ専用の領域のようです。
8-2: ラズパイ本体をSSDから起動し、apt full-upgrade する
ようやくここまで来ました。
ラズパイ本体のUSBポートにSSDを挿し込み、ディスプレイとキーボードとLANケーブルを接続し、ACアダプターの電源を入れます。
すると、下図の様にSSDのアクセスランプが点きました！！！
やったぜぃ！
（図380）
ラズパイ4BのUSBポートに挿したSSDのアクセスランプ点灯！
すると、ディスプレイのコマンドラインが進行し、下図の様にSSHキーが表示されて、コマンドラインが停止します。
先ほど設定したSSHは成功したようです。
（図381）
SSD起動成功！
次に、Enterを押して、ログイン名とパスワードを入力します。
（図382）
SSD起動し、ログインパスワード入力
すると、下図の様になって、無事にSSDからLinuxコマンドラインが起動しました。
（図383）
SSDログインOK。コマンドプロンプト状態
ここで、SSDのトータル容量を確認してみたいと思います。
以下のコマンドを打ちます。
df -h --total
すると、下図のようになりました。
（図384）
df -h –total コマンド
/dev/sda1
というのが、ブートローダ（ファームウェア）の領域（パーティション）で、
/dev/sda2
が、実際にデータを保存する領域だそうです。
先ほどWindowsのプロパティで確認した、ブートローダの252MBとほぼ合っていますね。
そして、トータル232GBあることで安心しました。
では、今度はmicro SDカードのところでやったように、ファームウェアをアップデートします。
以下のコマンドを打ちます。
sudo apt update
（図385）
sudo apt update
次に、以下のコマンドを打ちます。
sudo apt full-upgrade
すると、下図の所で停止するので、Yキーを打ちます。
（図386）
5～10分くらい経過して、インストール終了すると、下図の様になるのでEnterを押します。
（図387）
sudo apt full-upgrade完了
すると、下図の様になるので、とりあえずこのまま＜ＯＫ＞にカーソルを持っていきEnterを押します。
（図388）
＜OK＞→Enter
すると、下図の様になります。
（図389）
コマンドプロンプト状態
次に、このアップデートを有効にするために再起動します。
以下のコマンドを打ちます。
sudo reboot
パスワードも入力します。
（図390）
sudo reboot

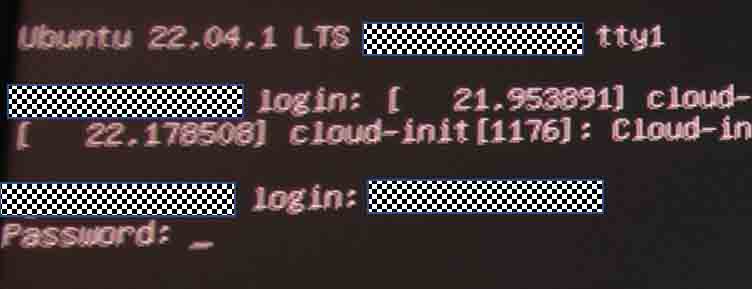

すると、再起動し、以下の画面になったらログインします。
（図391）
再起動後、ログイン
これでファームウェアがアップデートされました。
（図392）
アップデート完了
ここで、ブートローダのバージョンを確認しておきます。
vcgencmd bootloader_version
すると、下図の様になって、結局バージョンは変わらずでした。
（図393）
ブートローダのバージョン確認
因みに、SSDの容量がどう変化したのか気になったので確かめてみます。
以下のコマンドです。
df -h --total
すると、下図のようになりました。
（図394）
ファームウェアアップデート前と後のSSD容量比較
このように、apt full-upgrade する前と後では、ブートローダの容量がかなり変化してしまいました。
full-upgradeする前は30%使用だったのに、upgrade後は59%になっていました。
おいおい、このまま定期的にupgradeすると、パンパンになるんではないかい？
まぁブートローダくらいならそんなに容量は食わないと思いますが、結局はラズパイ公式が決めたパーティションなので、心配無用だと思います。
ふぅ・・・
これでようやくラズパイのSSD起動設定が完了しました。
ESP32に比べてとても面倒で、長い時間かかりました…。
最近流通しているラズパイならば、デフォルトでUSBブートができるはずで、もっと楽にできると思います。
以上、Raspberry Pi 4B のSSDブート方法の紹介でした。
まとめ
2020年12月以前のRaspberry Pi 4B は、デフォルトではSSDブートできず、micro SDでブートしてから、raspi-configでUSBブートに変えて、SSDブートするという手間のかかるものでした。
このブログ記事を書く前は何度も回りくどい方法でインストールやり直しましたが、３回くらいやるとある程度やり方が分ってきましたね。その分、えらい時間浪費しましたが…。
これでmicro SDでのラズパイ運用の不安が無くなり、思う存分データを読み書き出来そうです。
次回はラズパイをパソコンのVSCodeでリモート接続する設定を記事にする予定です。
というわけで、今回はここまでです。
ではまた…。
